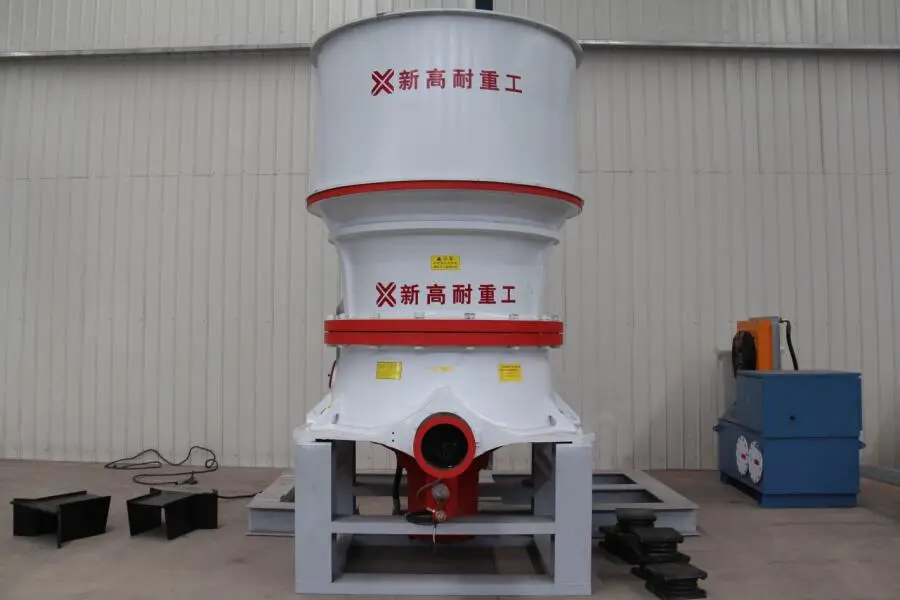

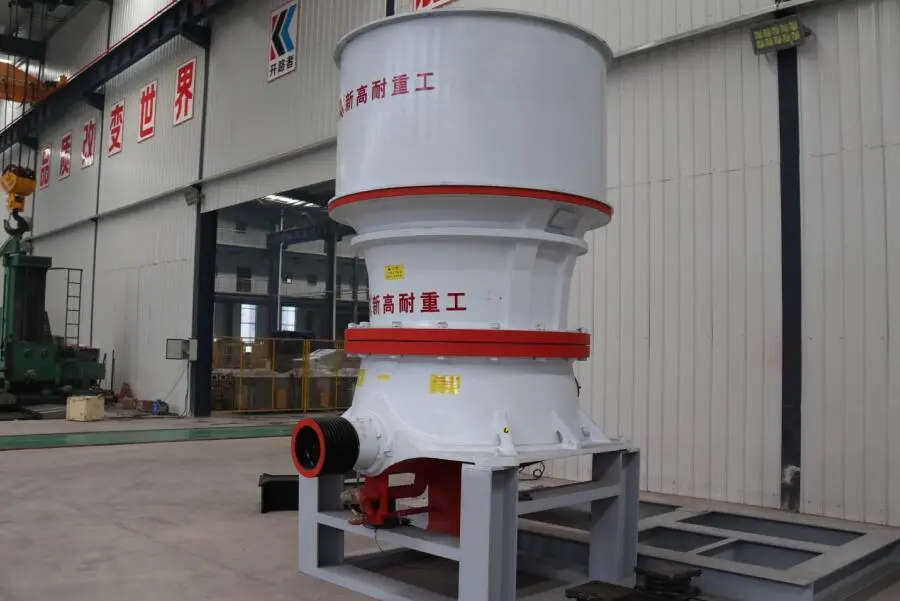

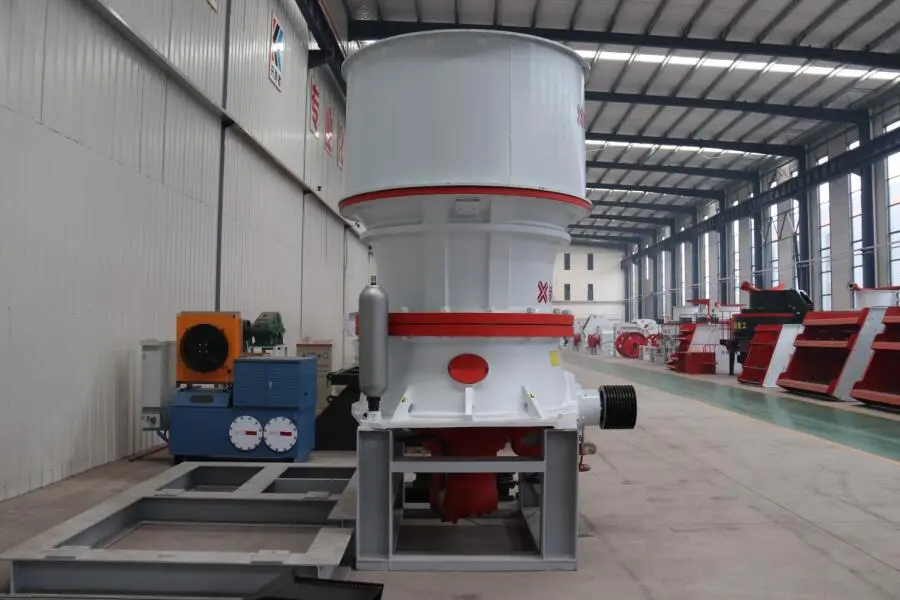

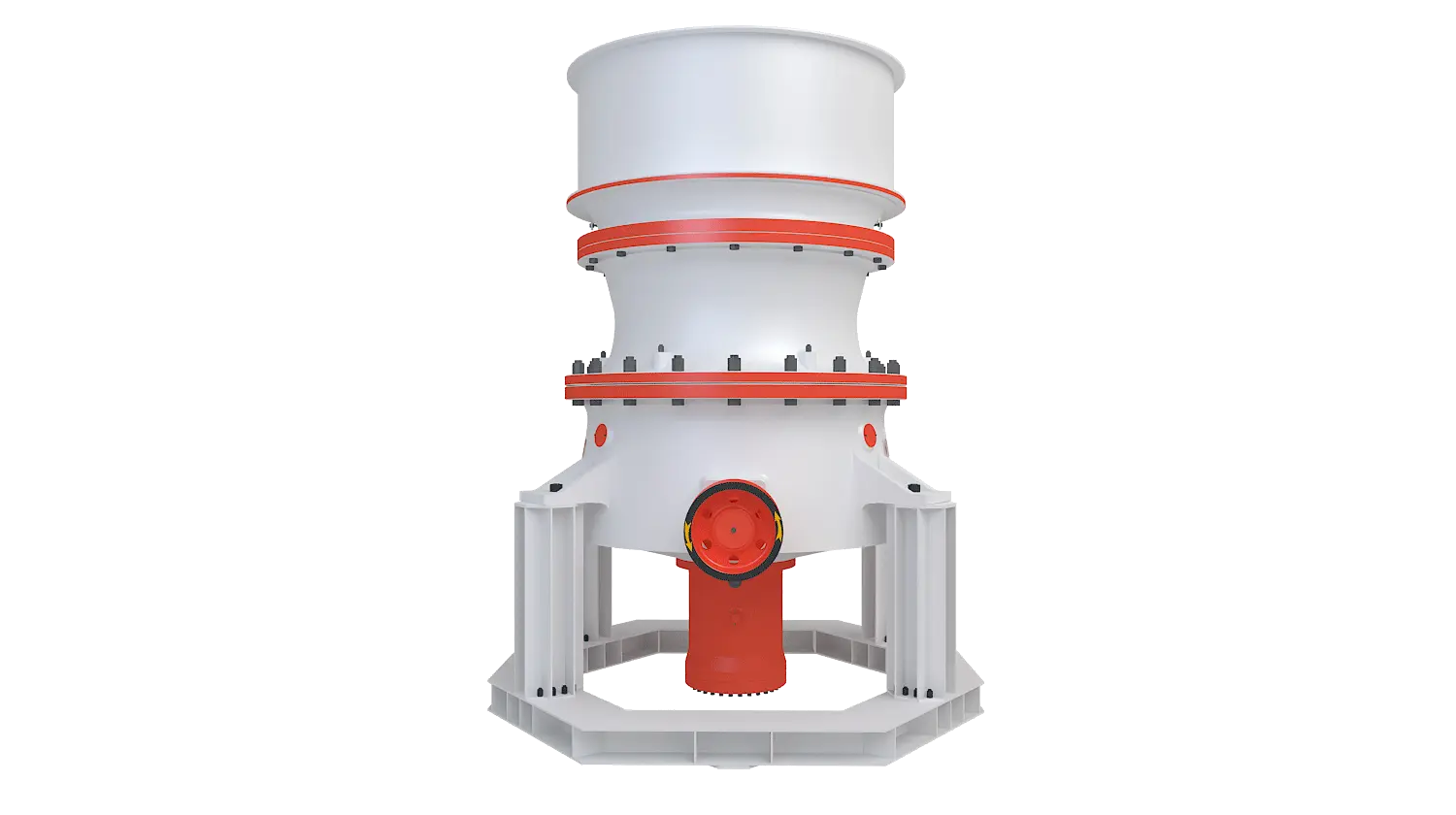

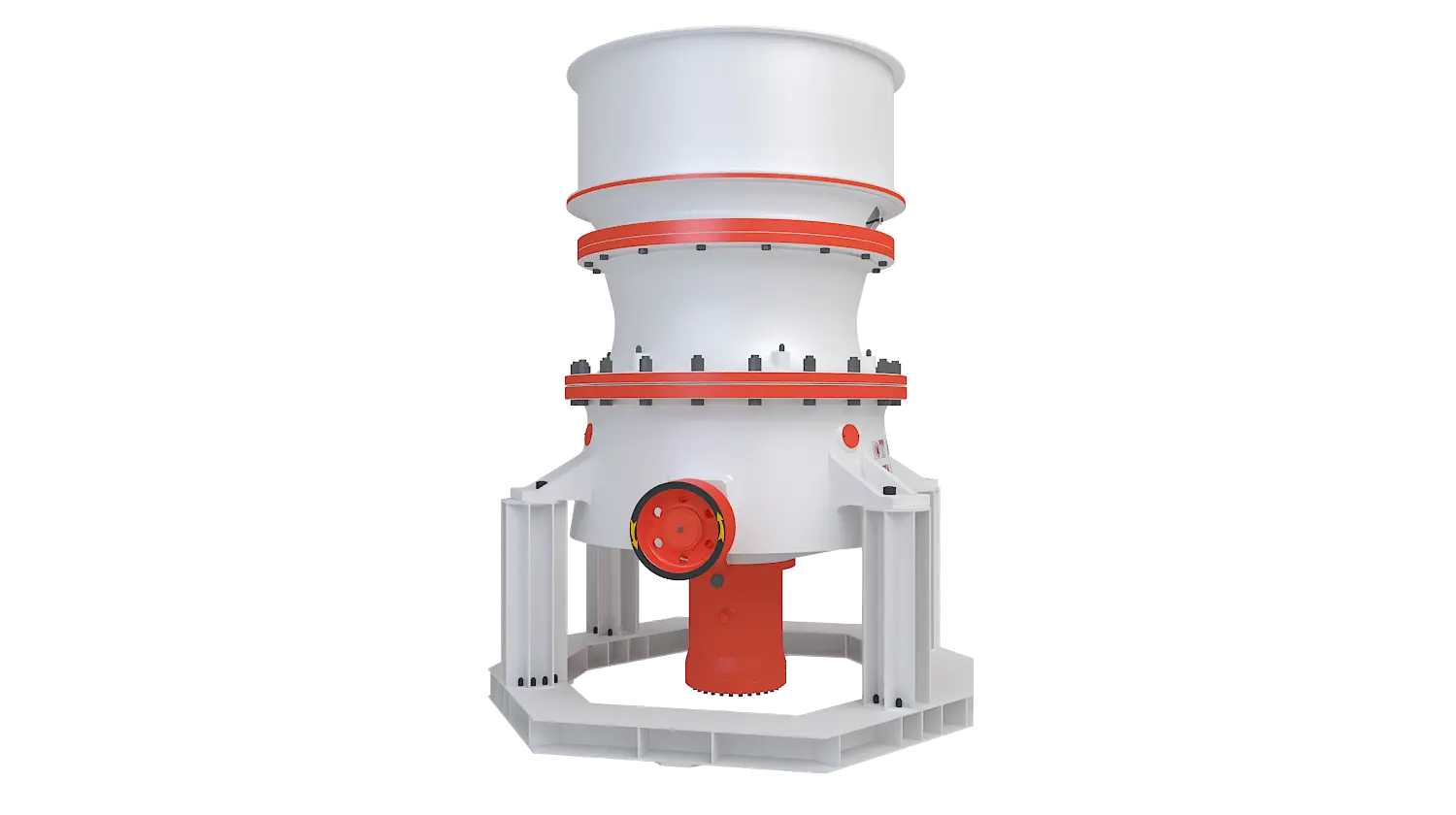

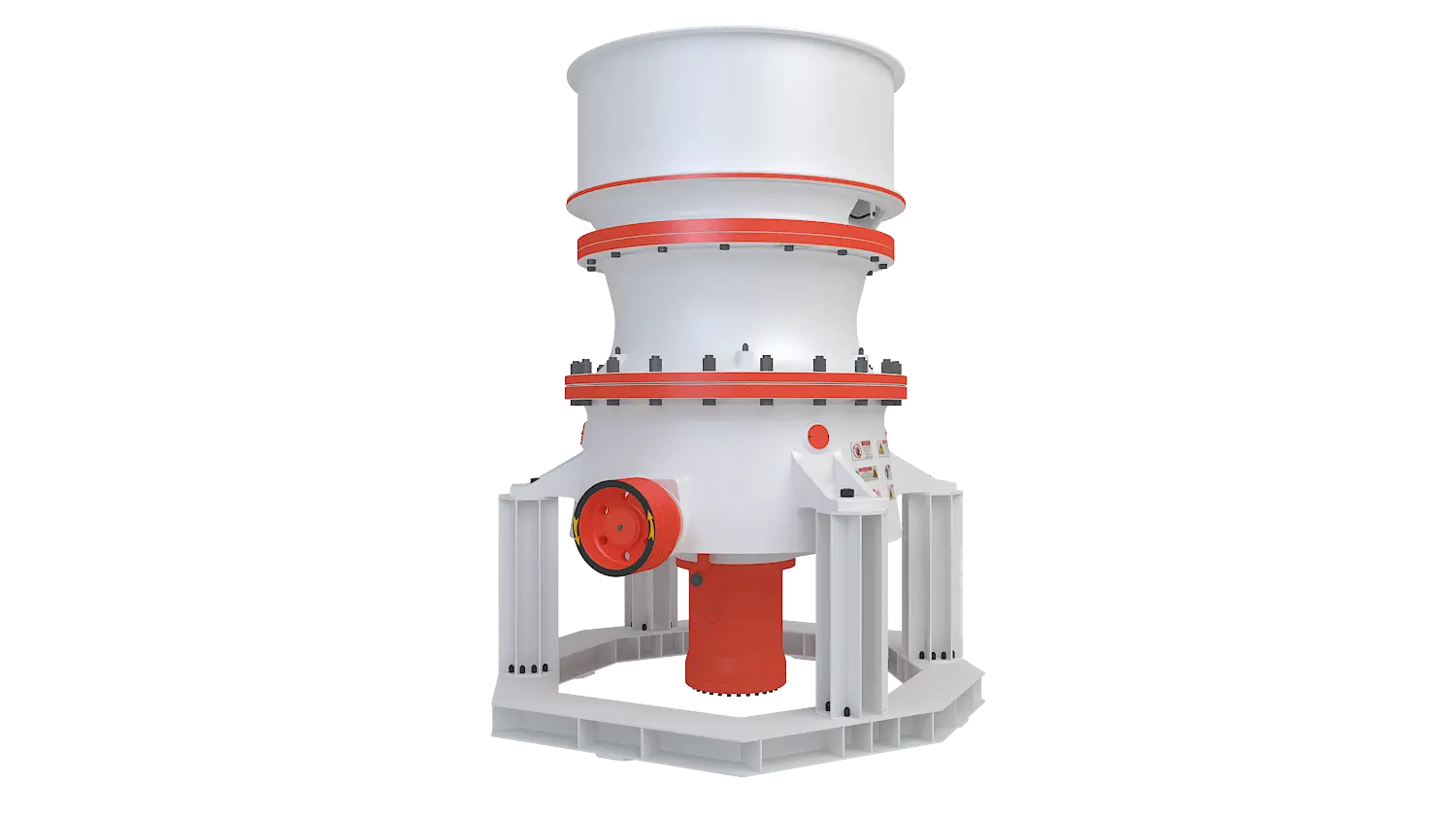

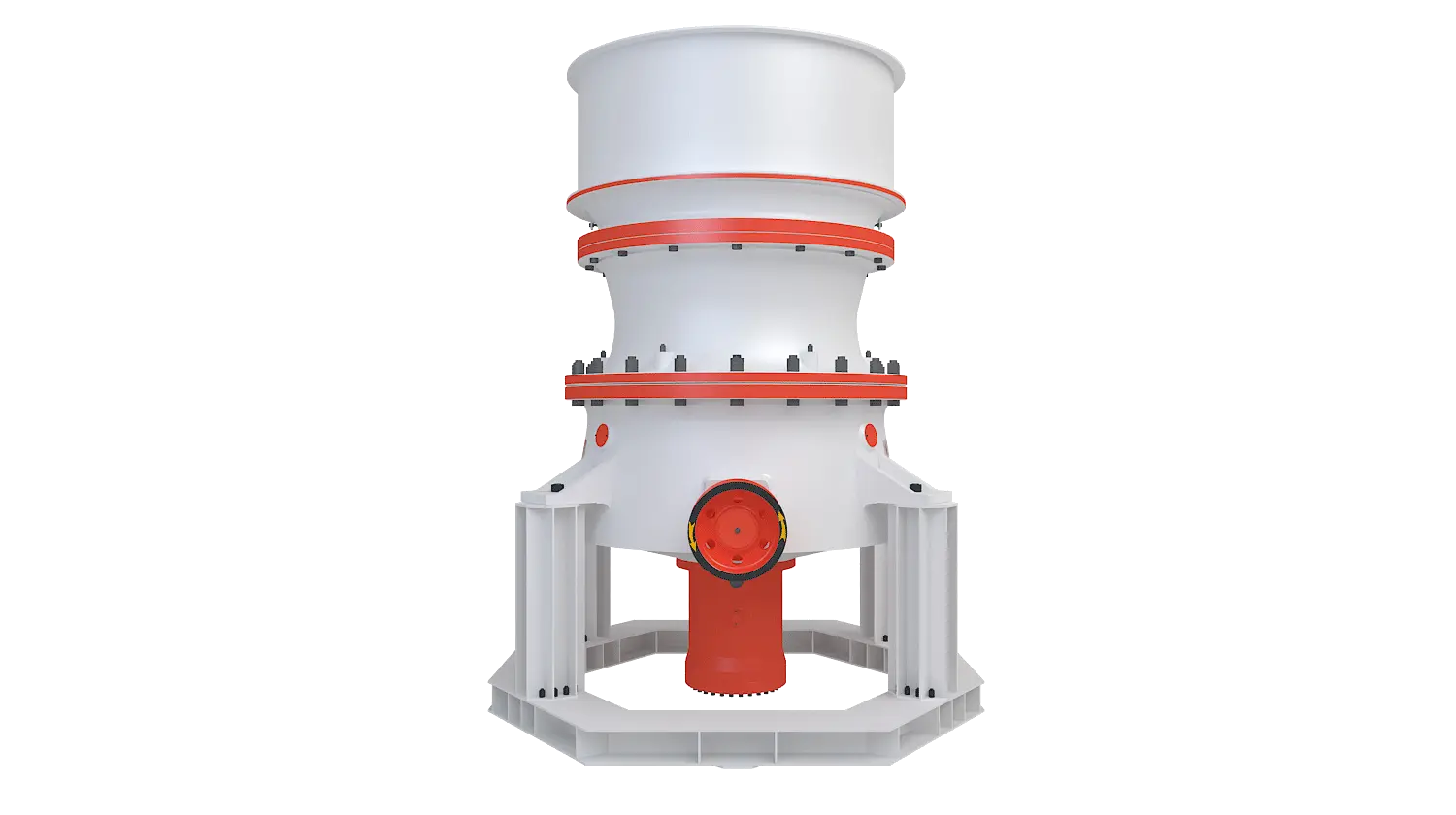

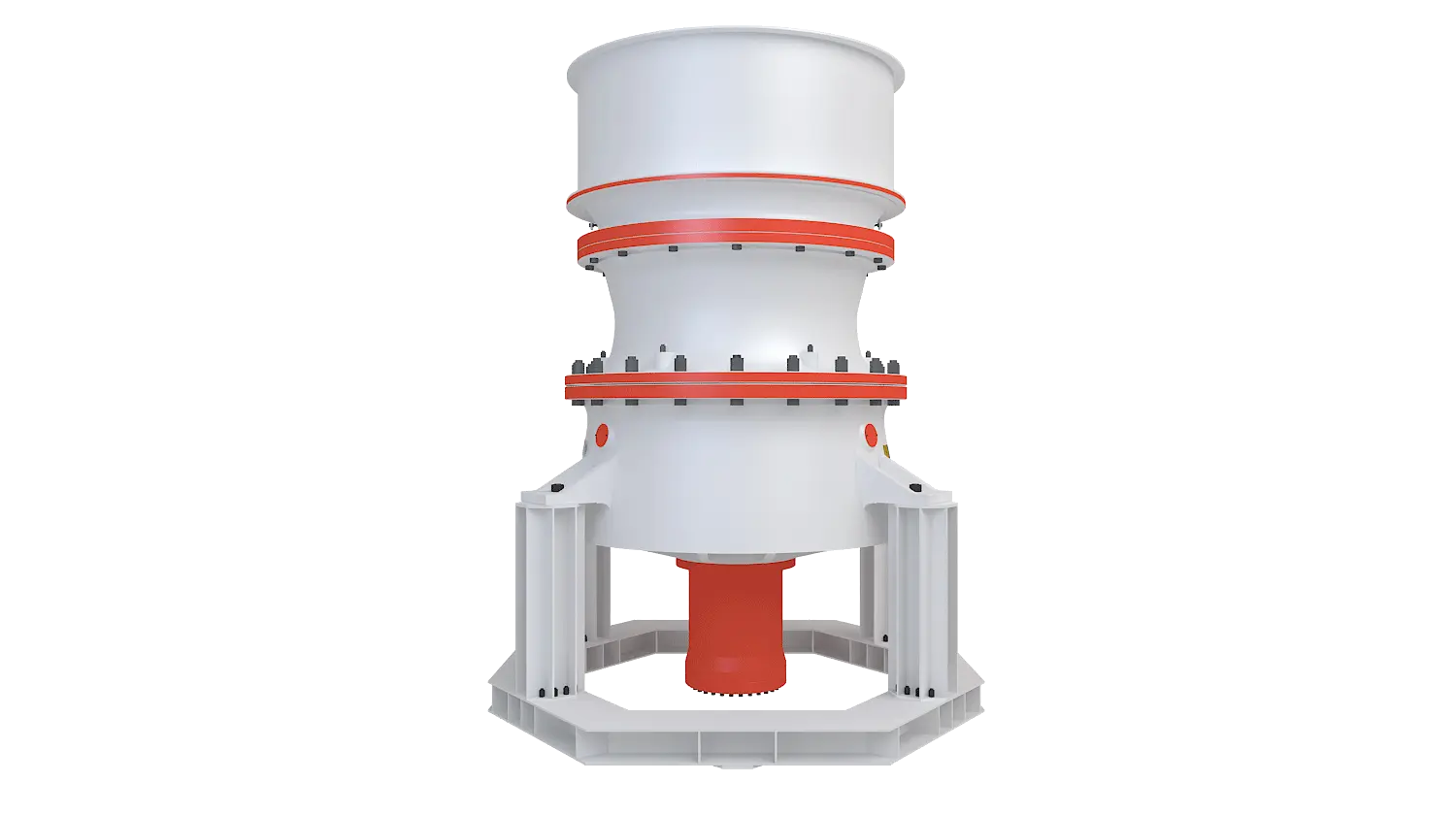

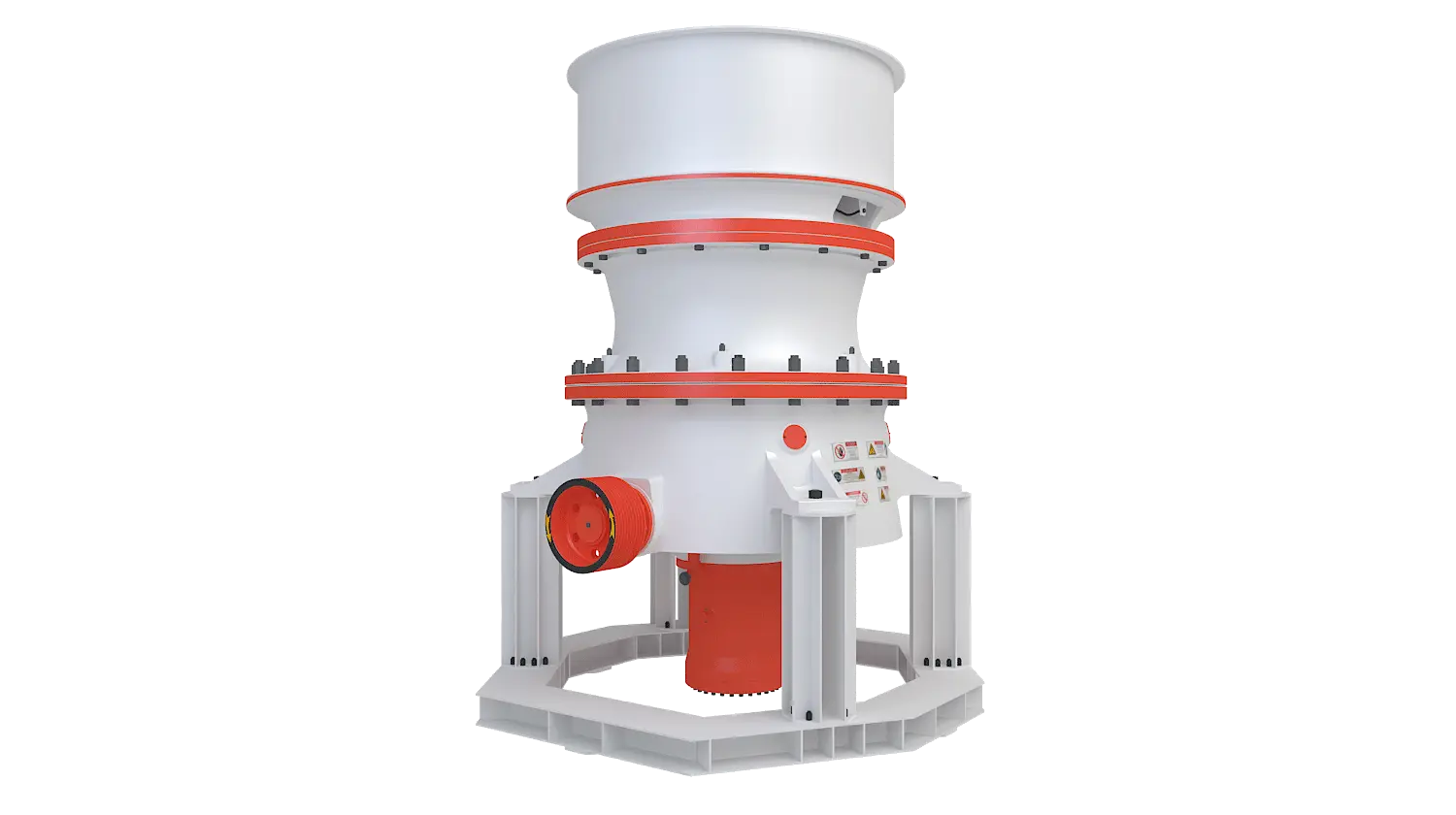

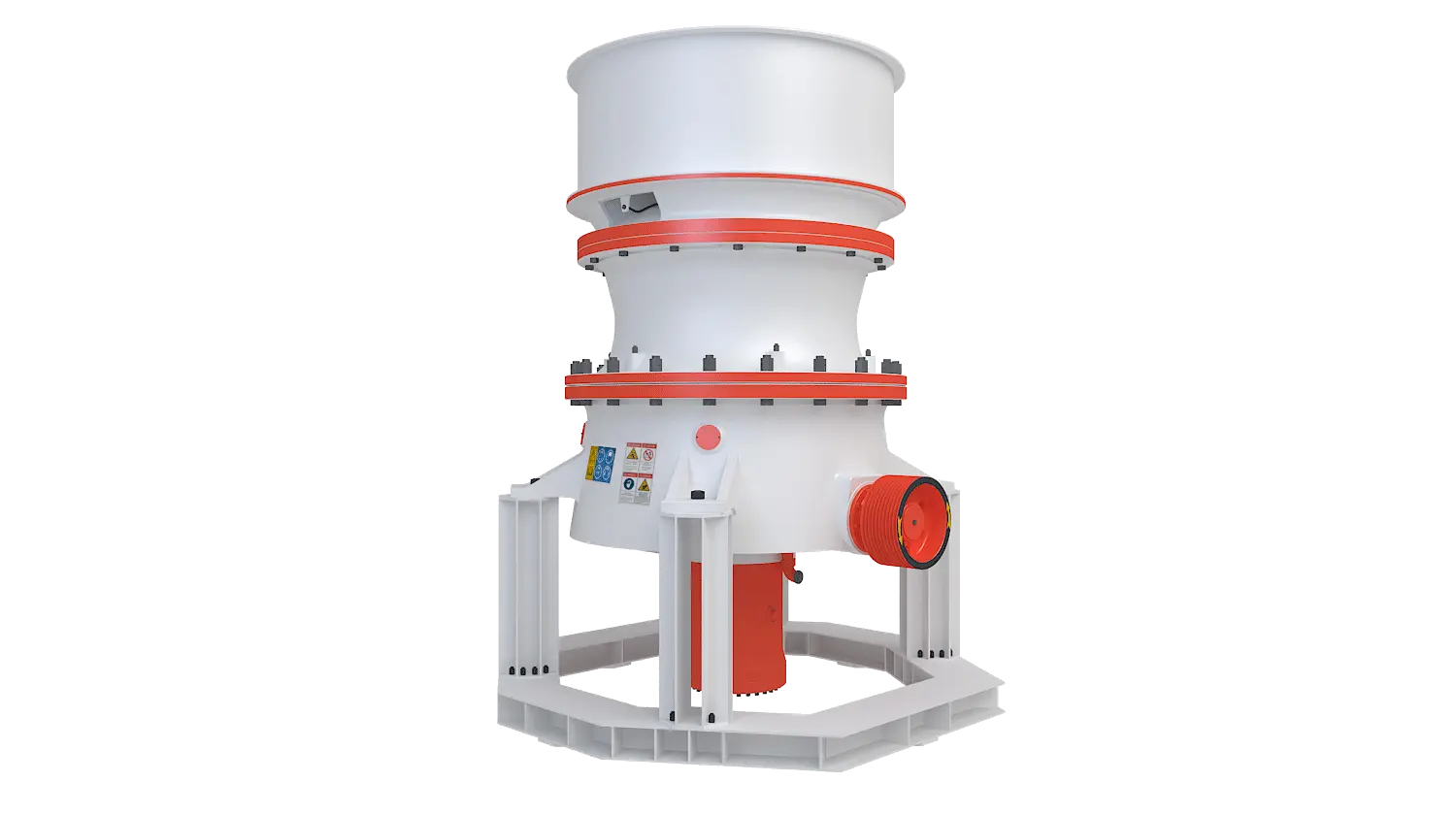

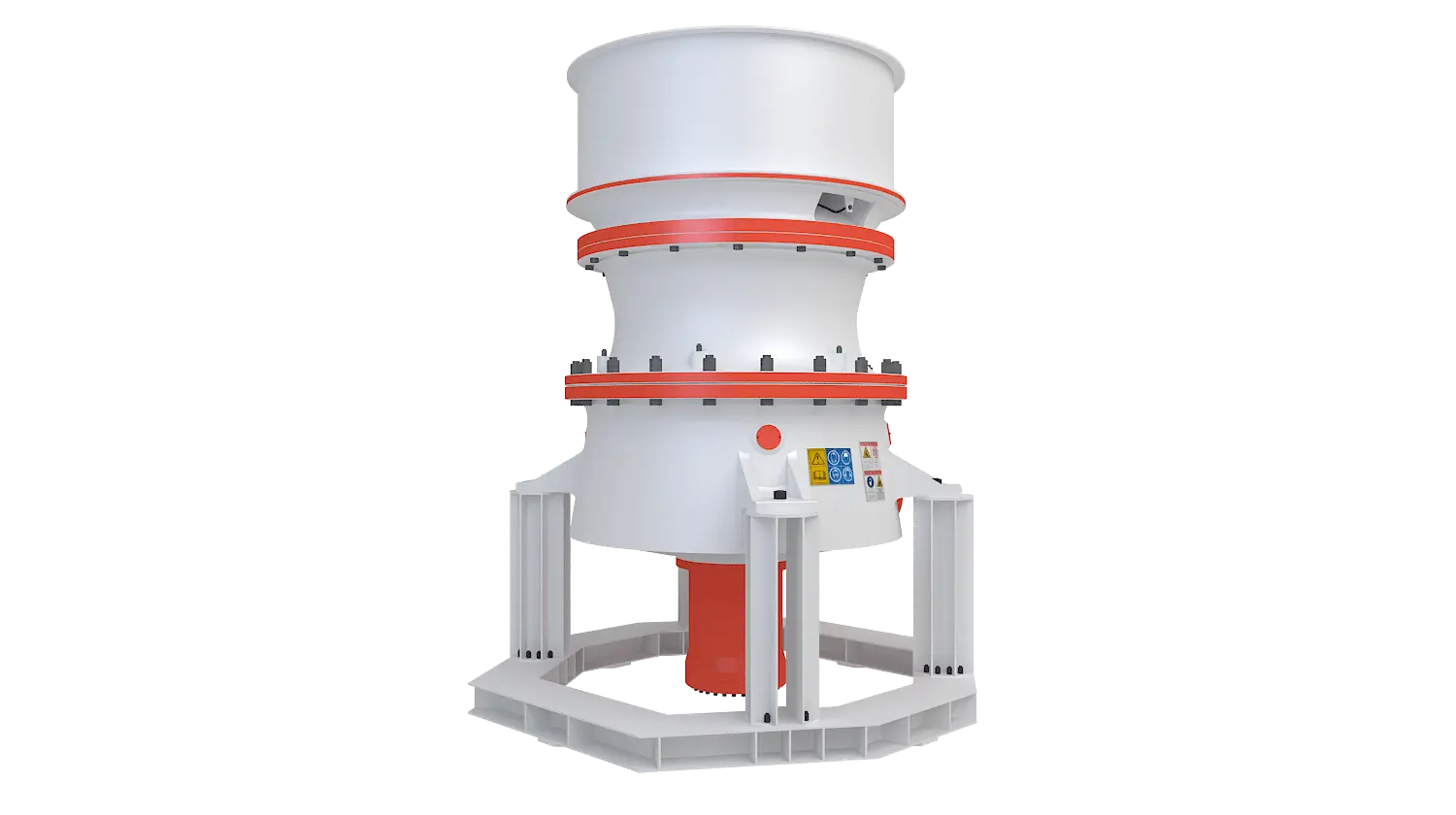

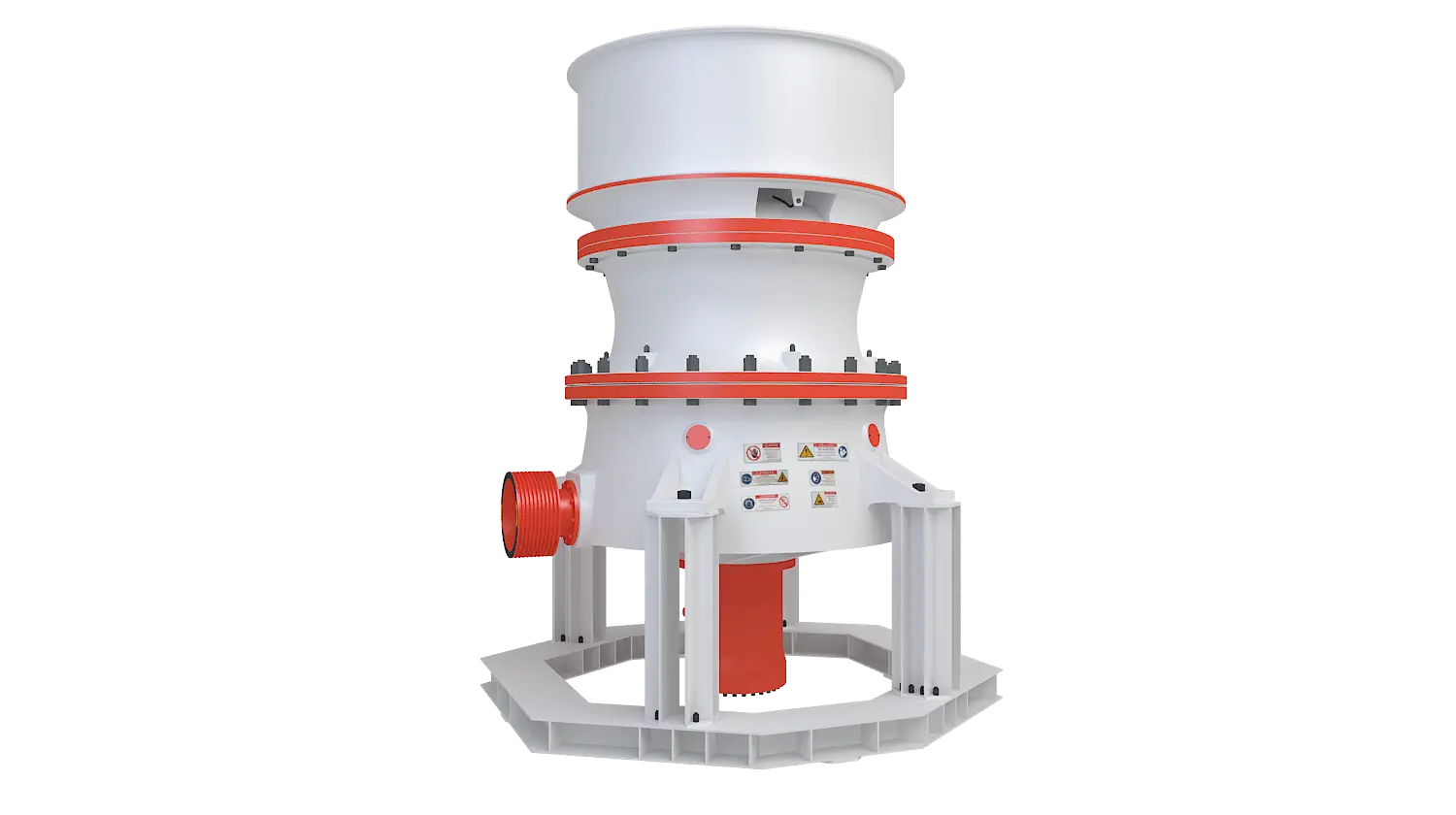

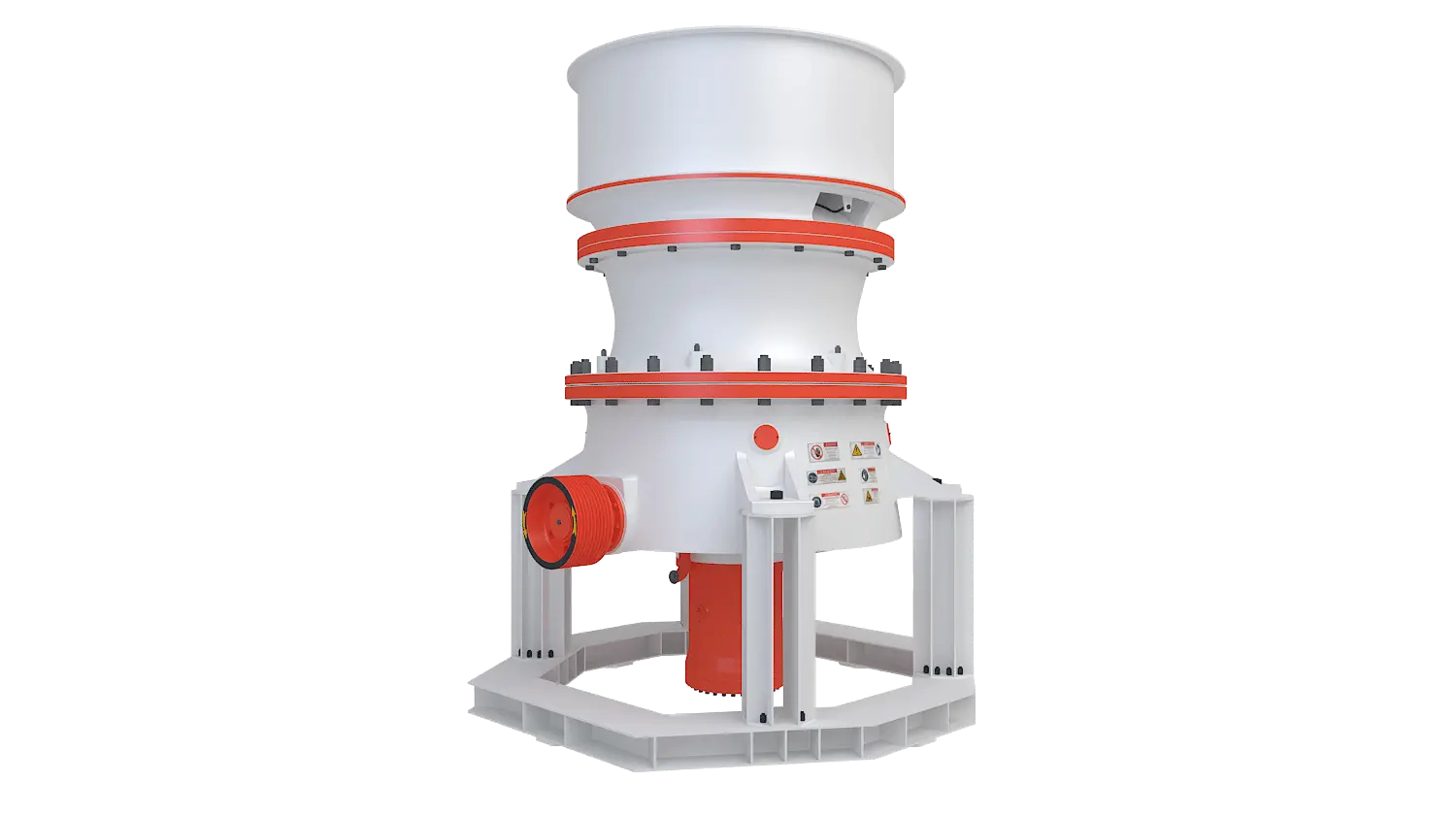

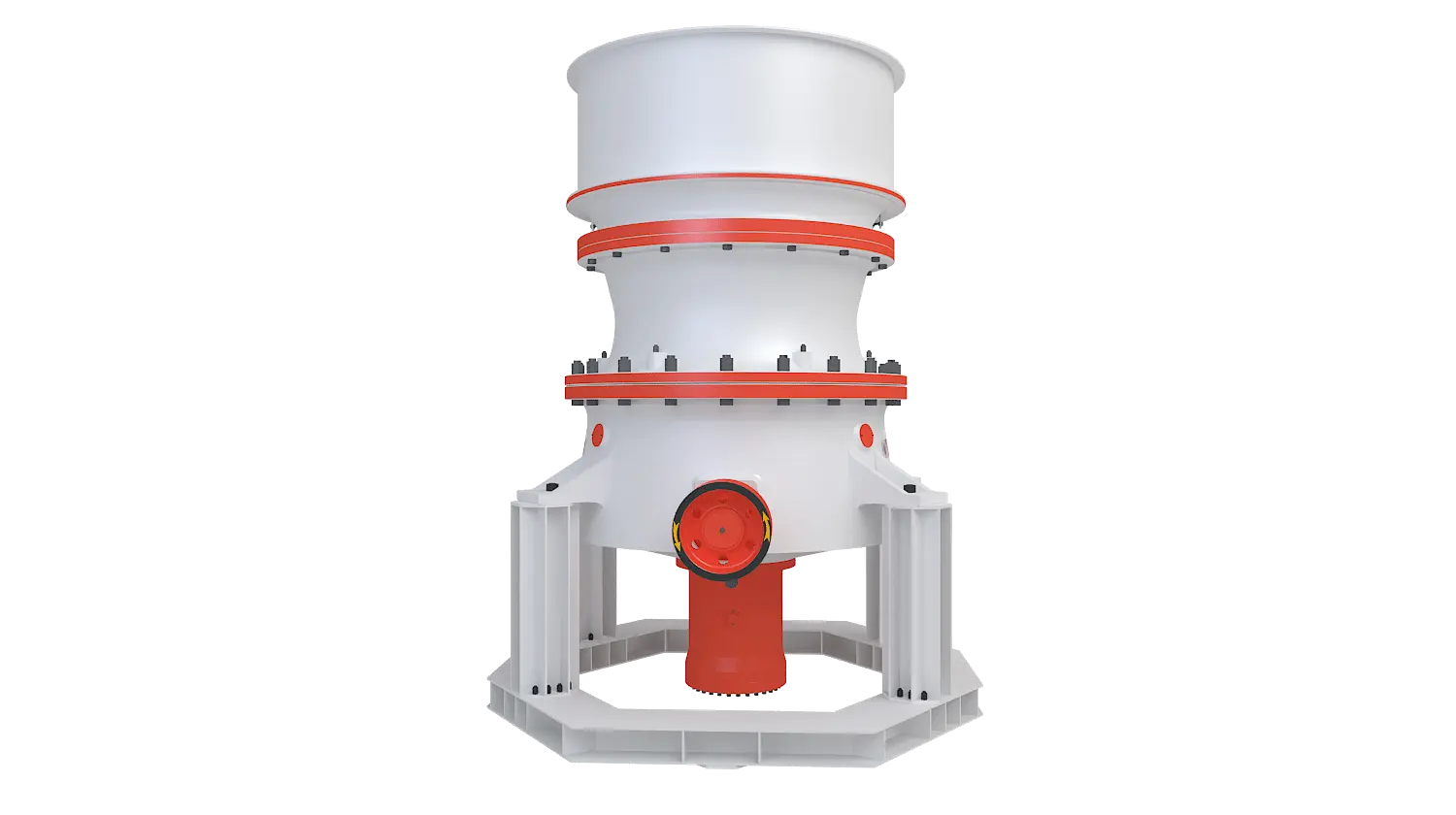

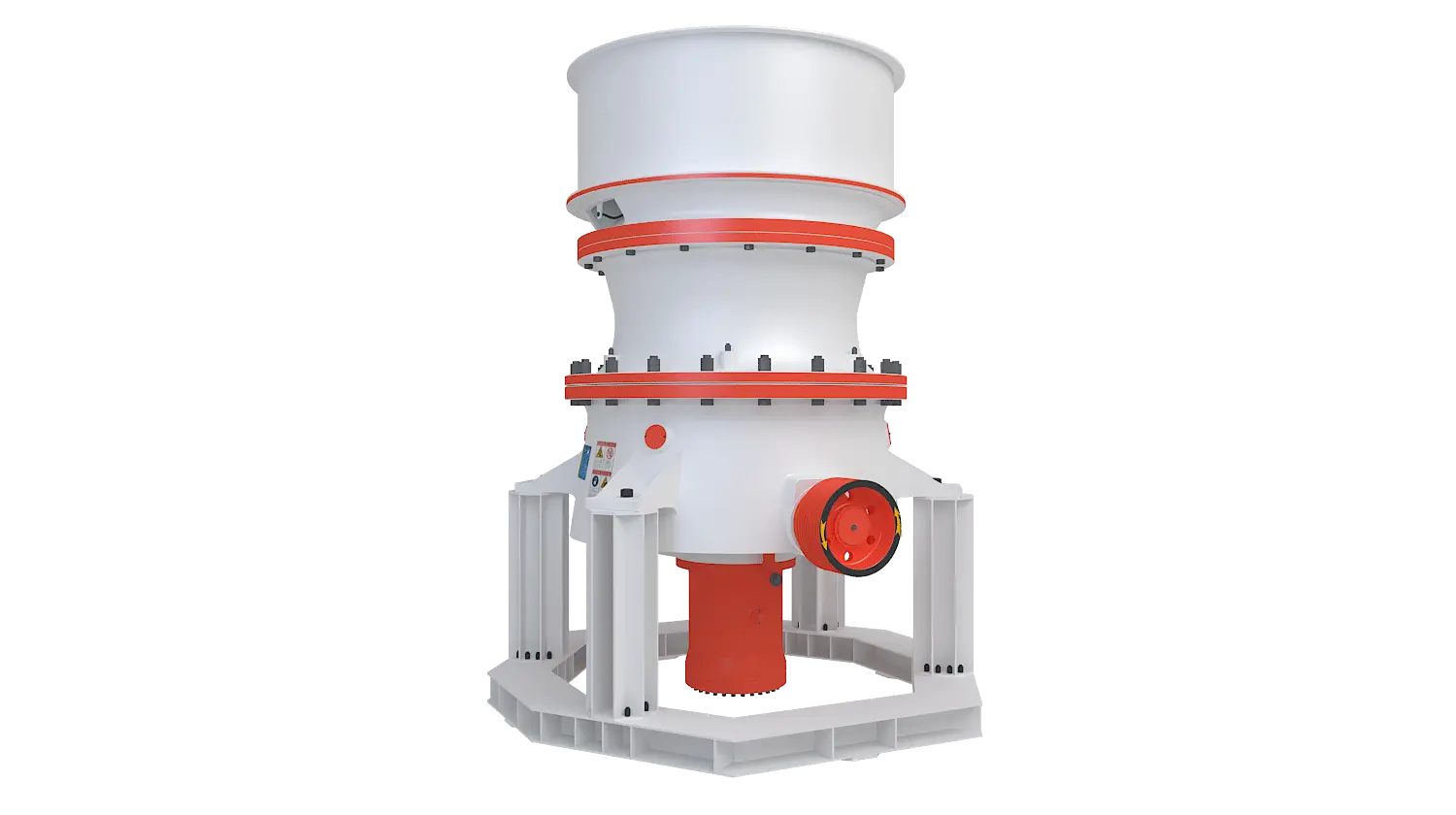

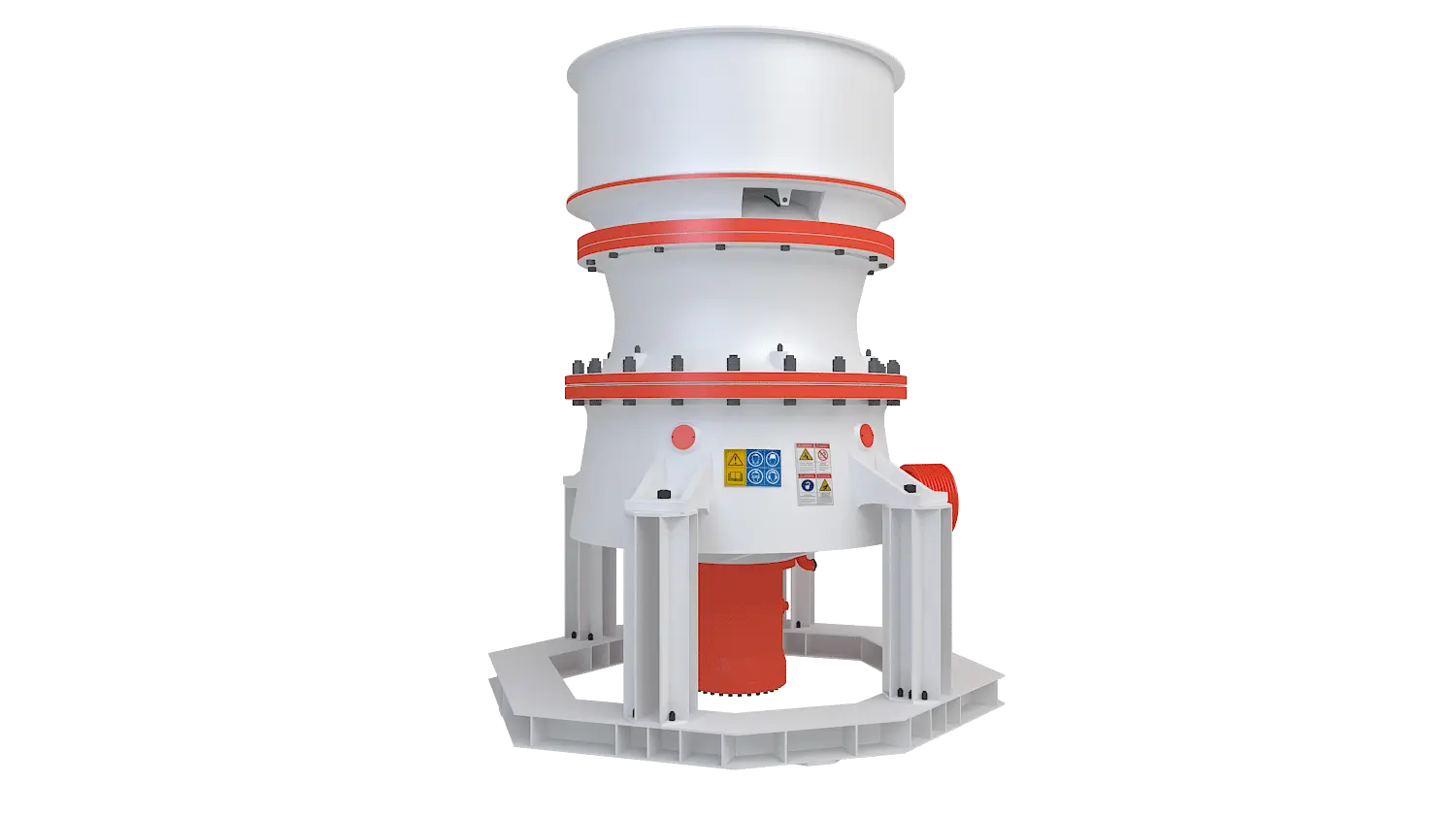

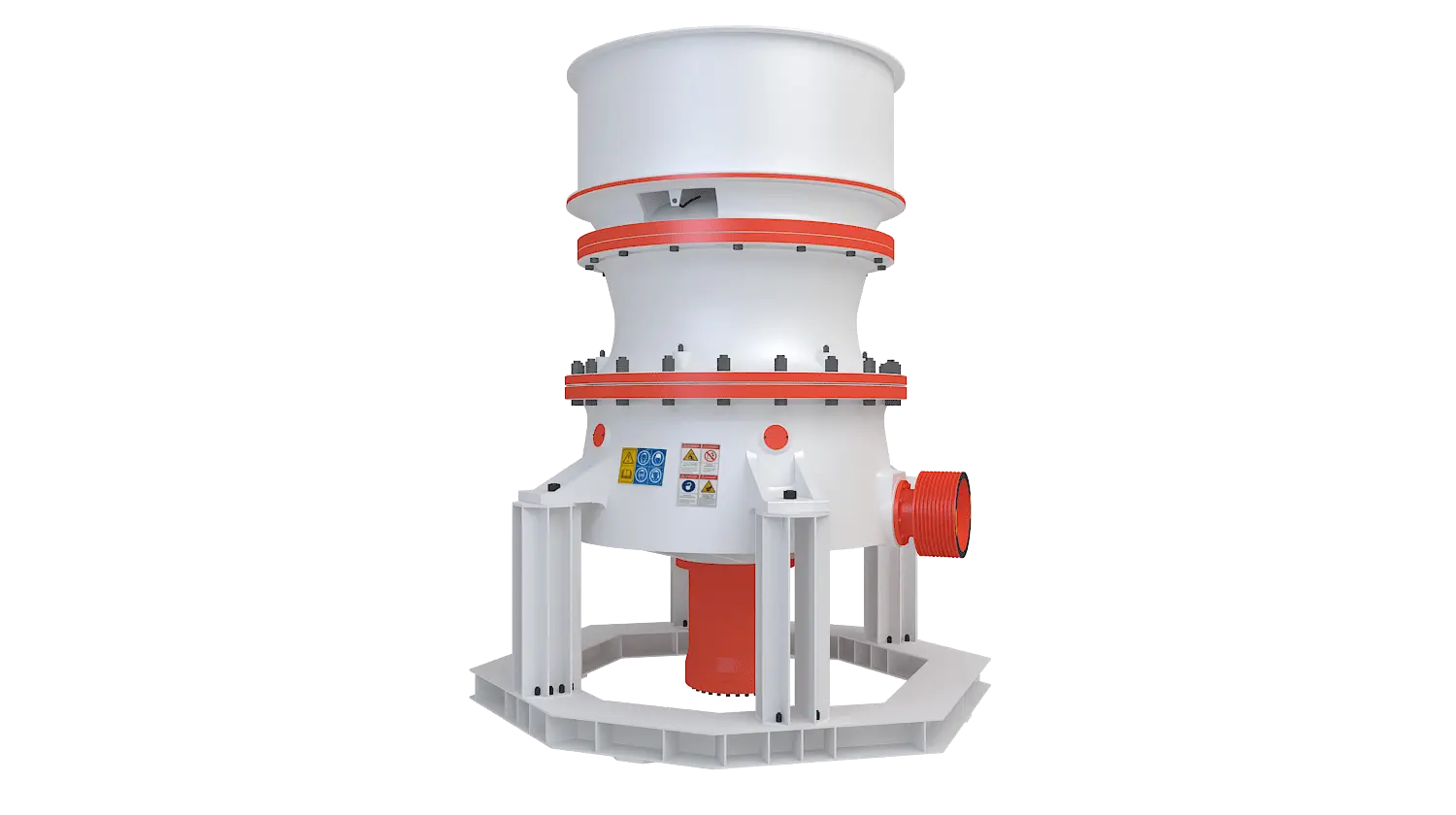

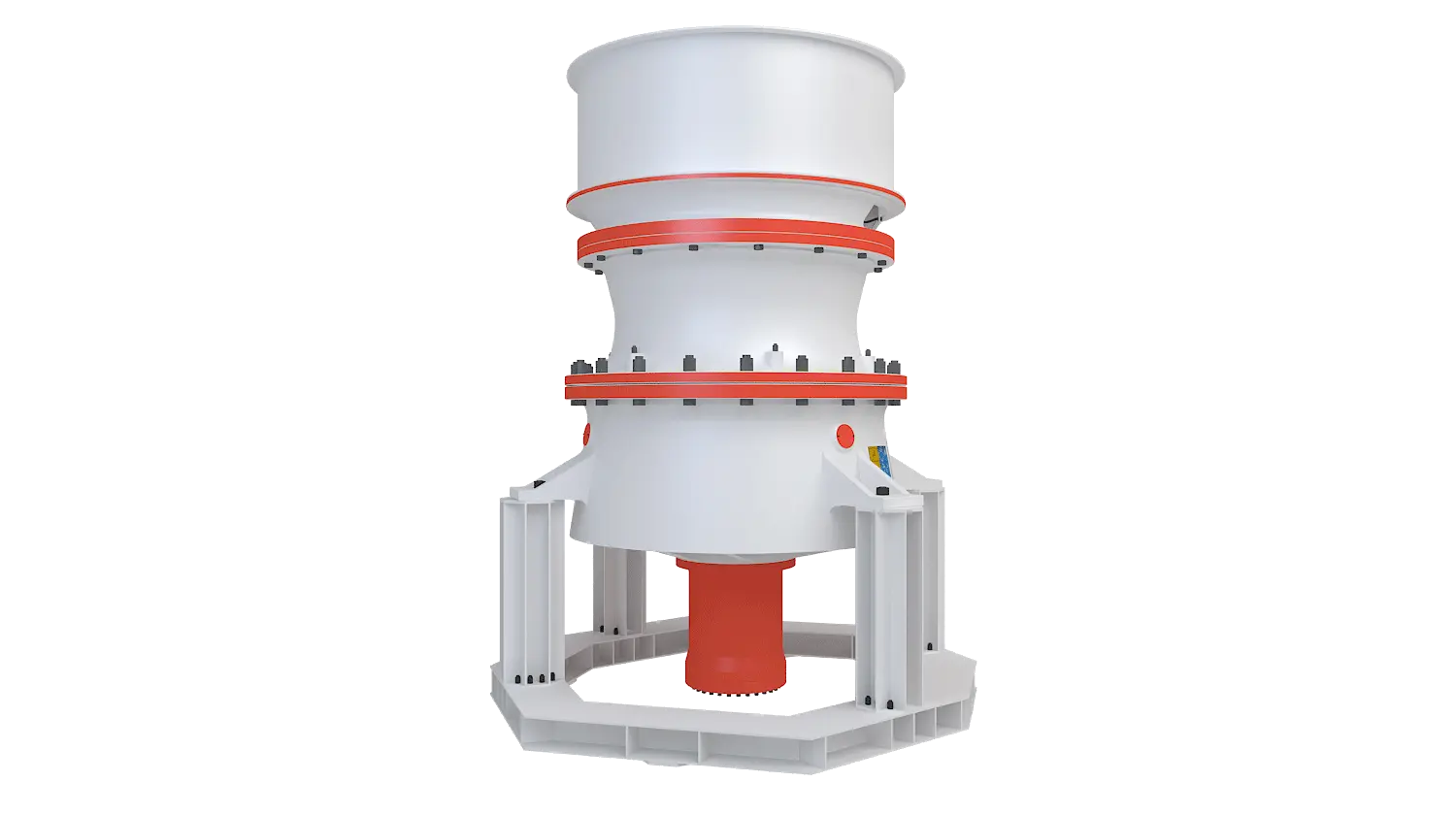

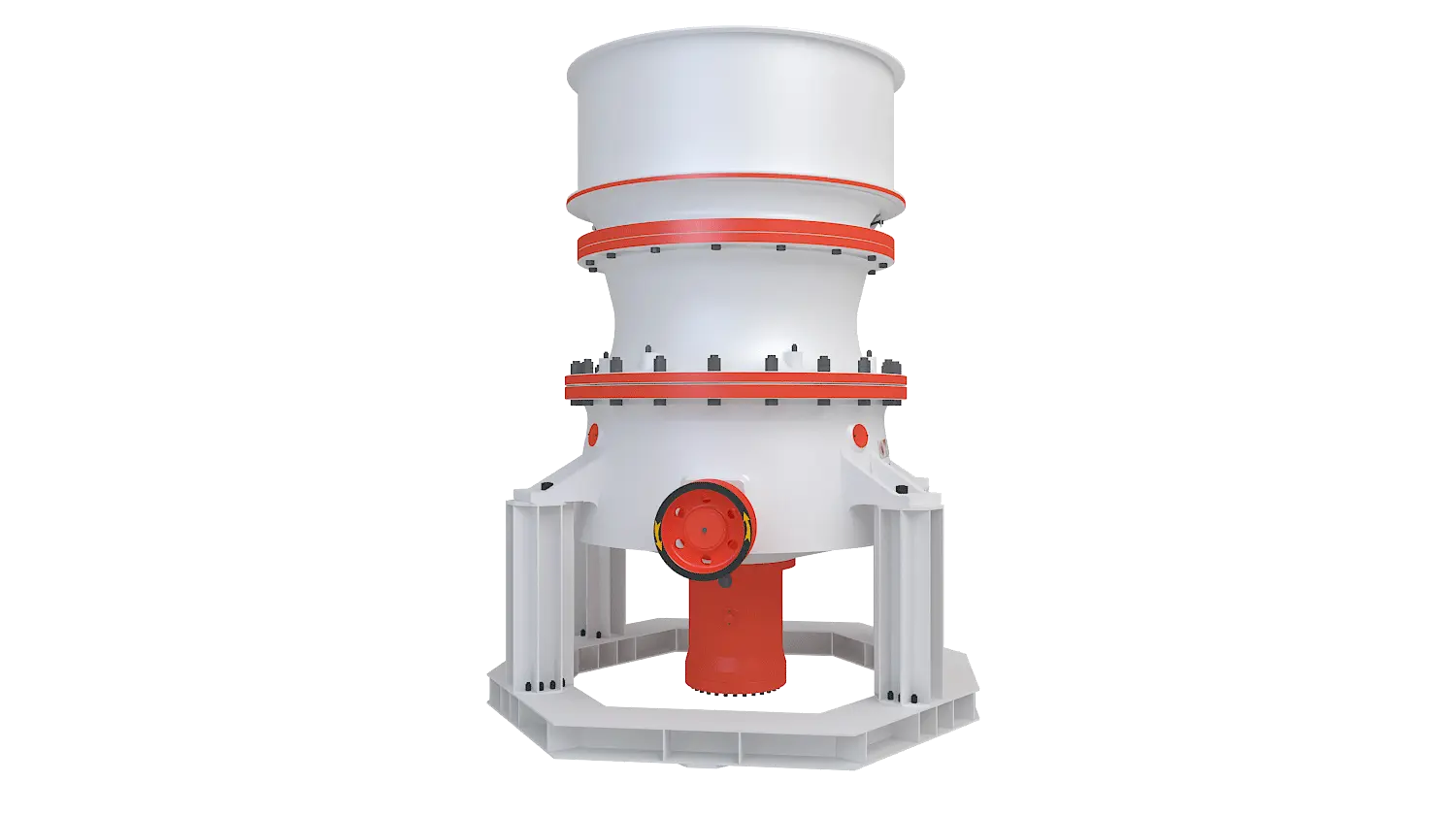

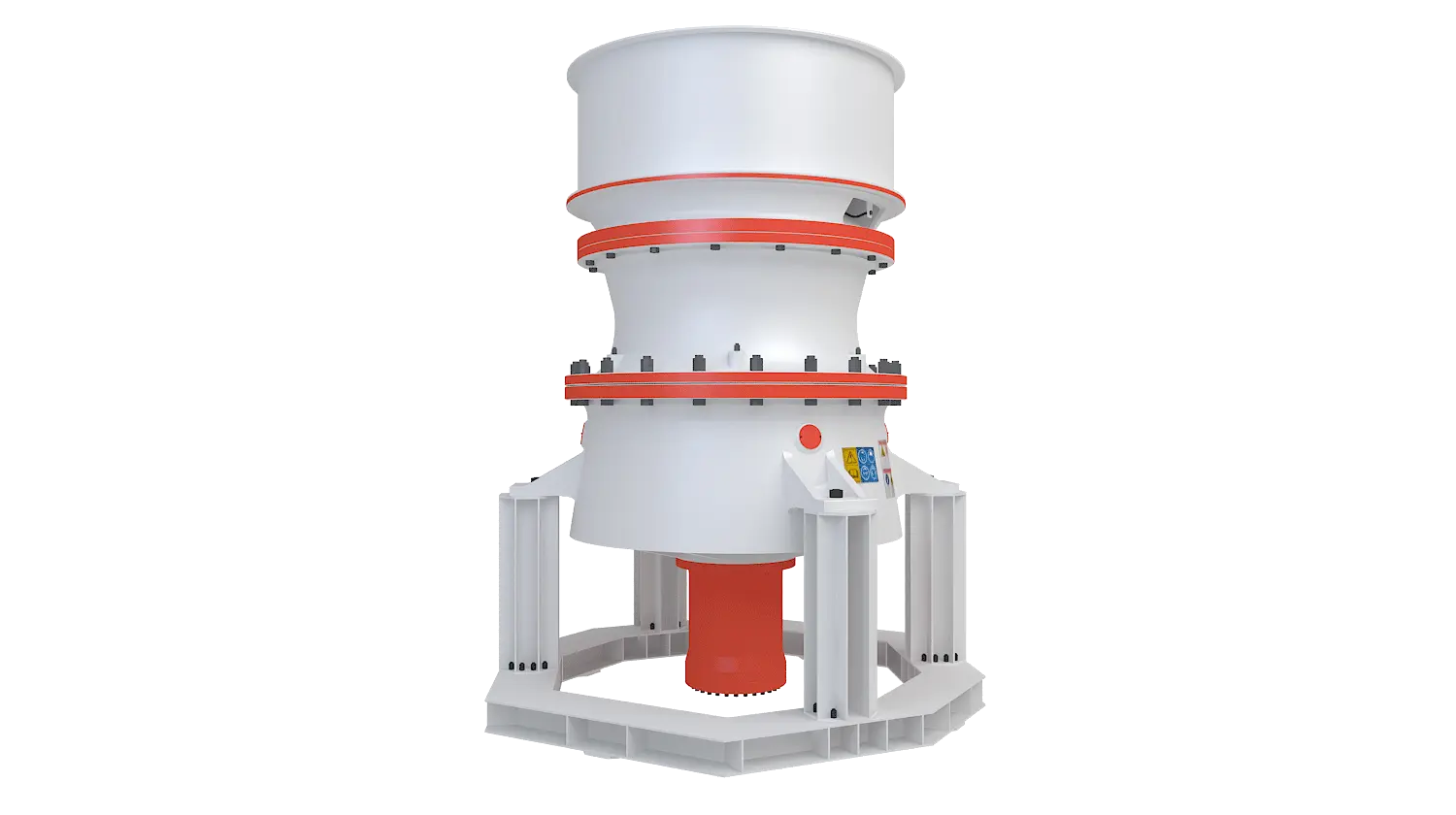

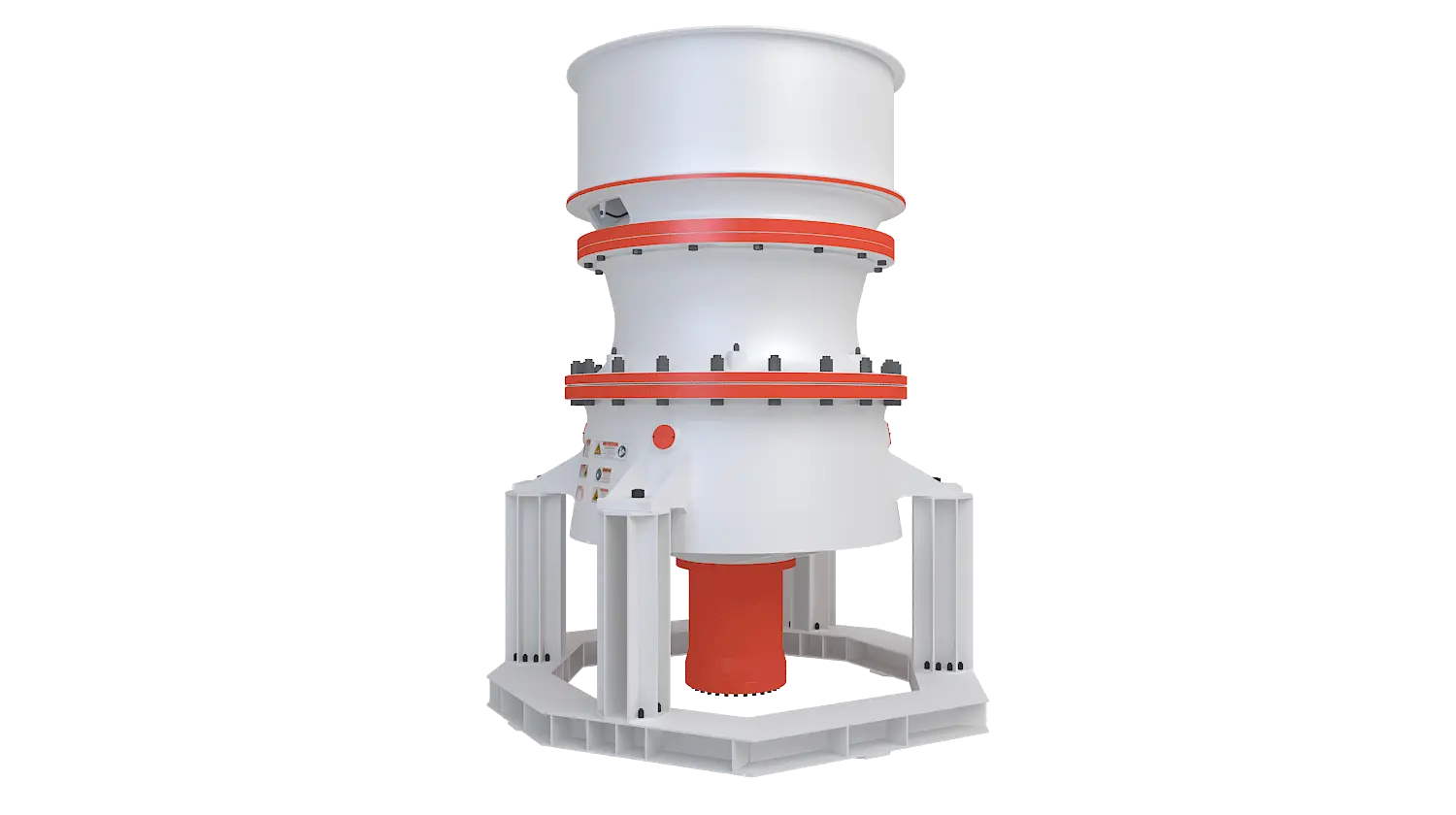

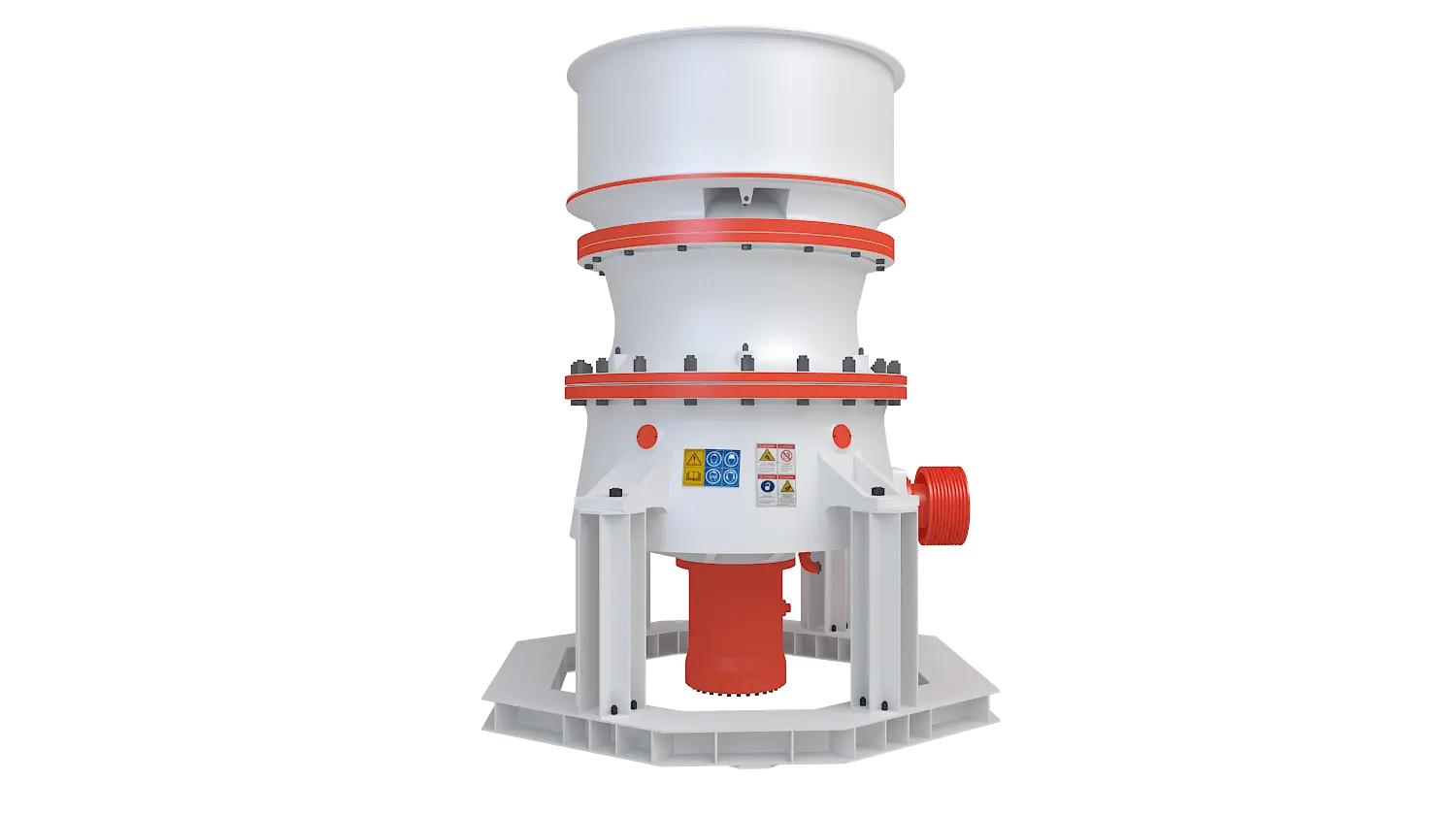

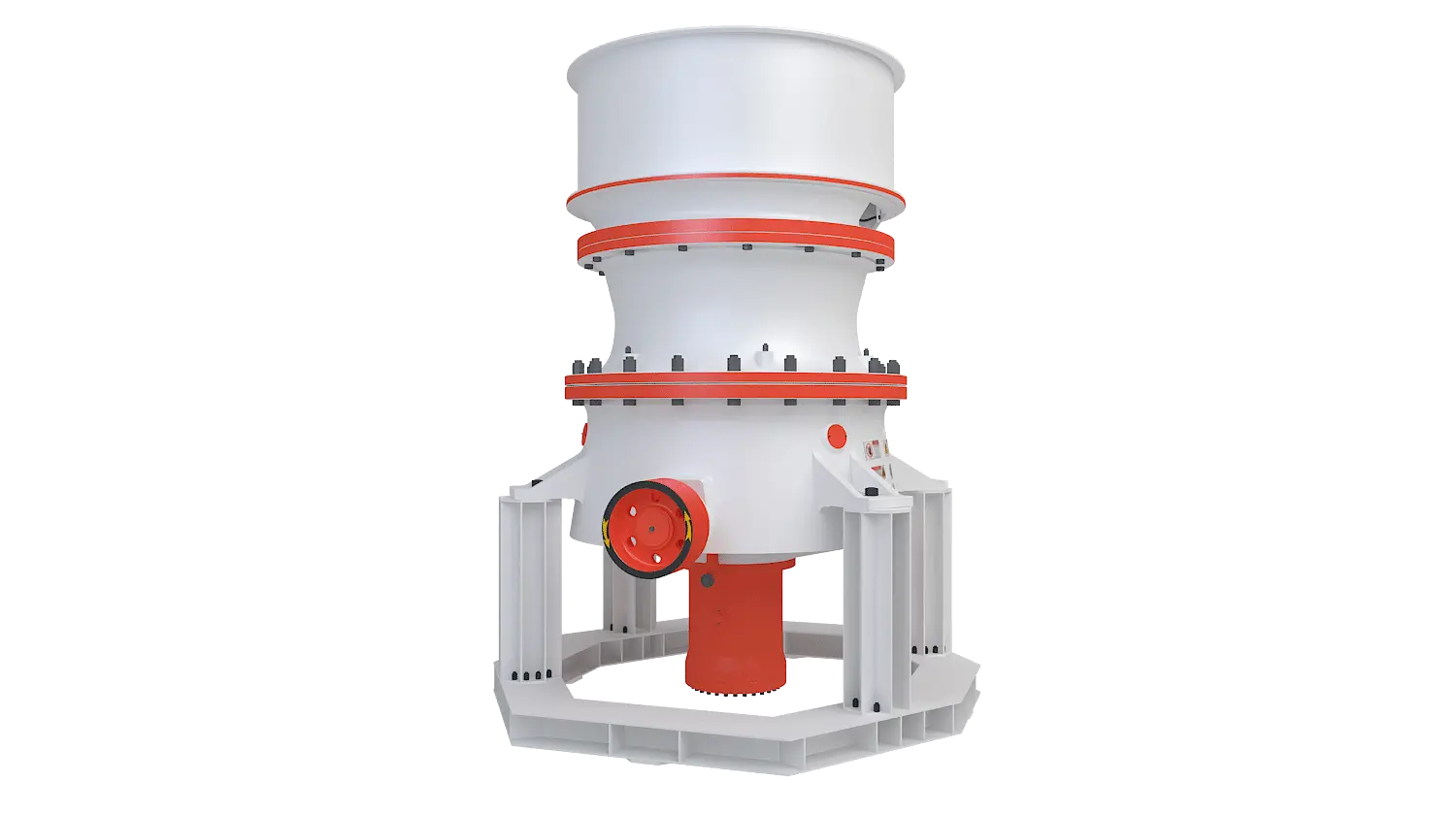

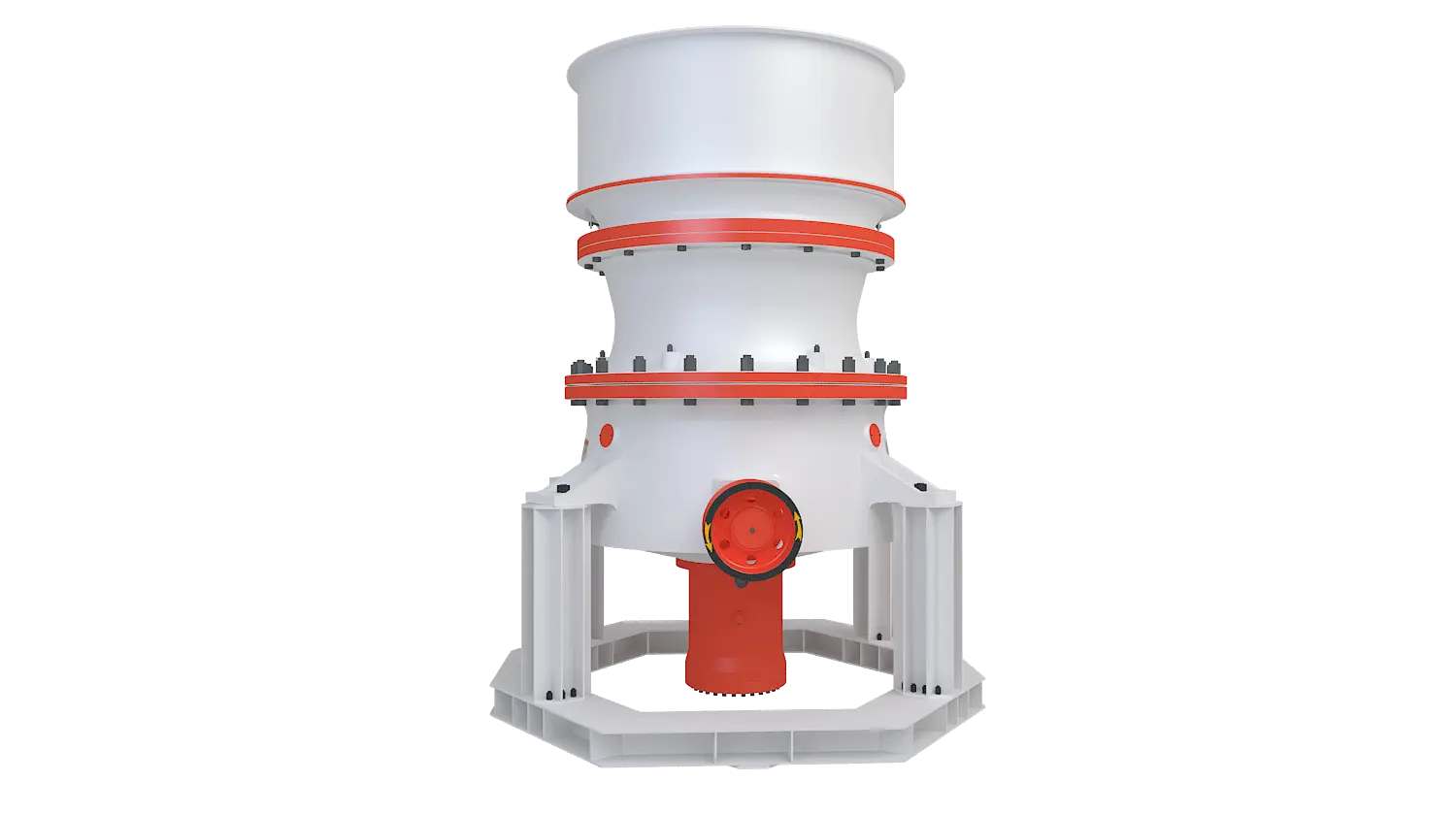

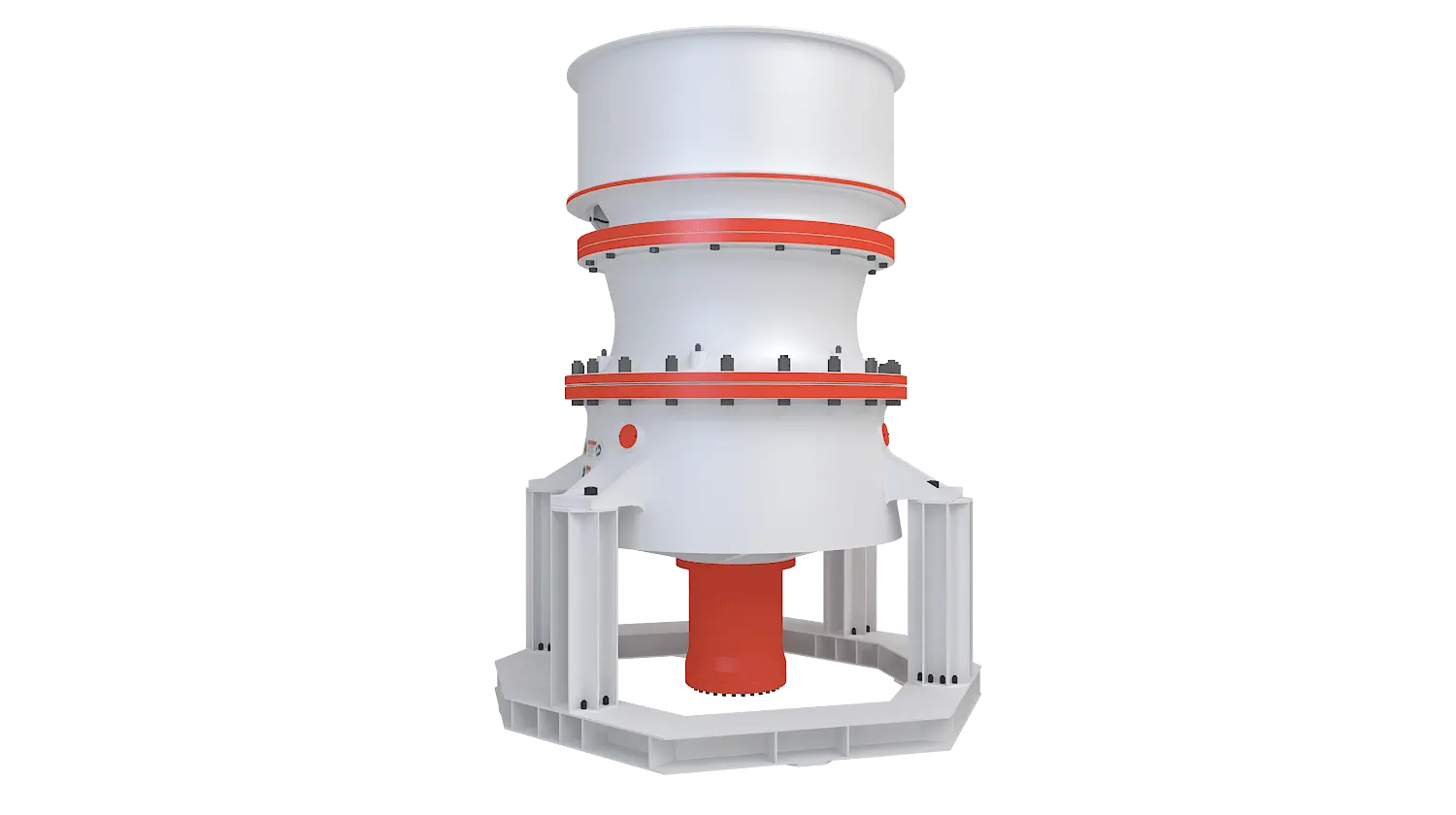

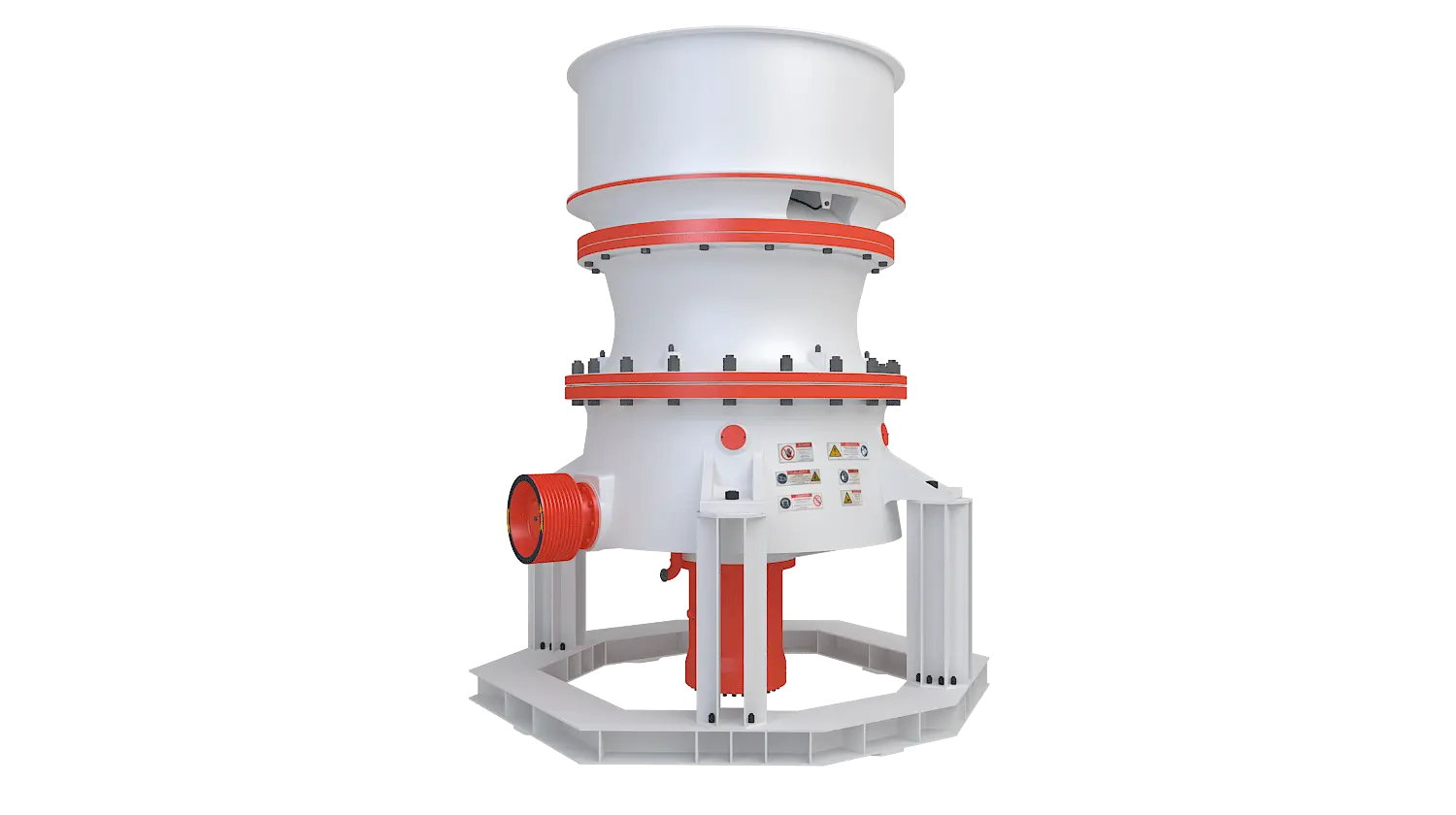

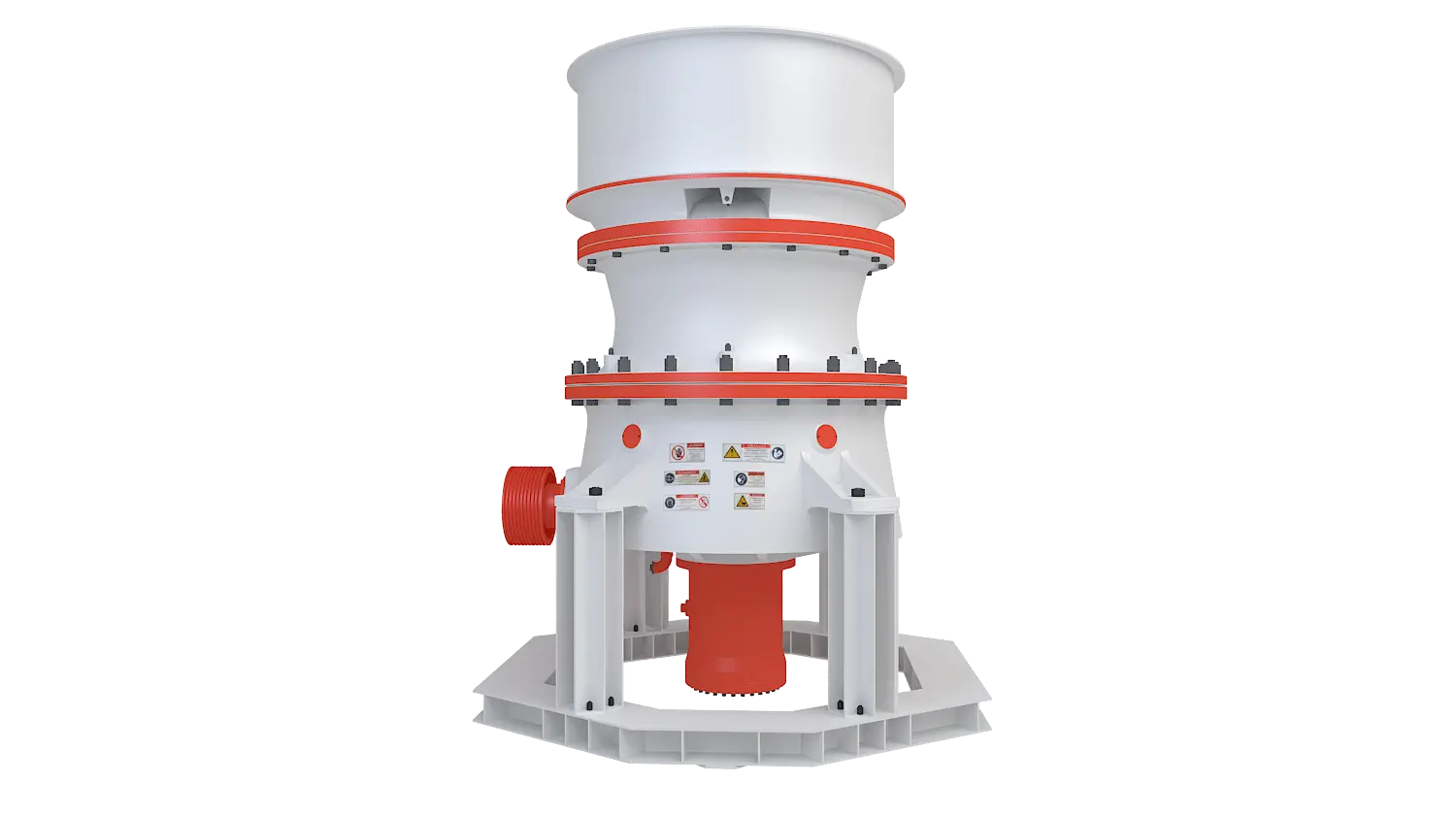

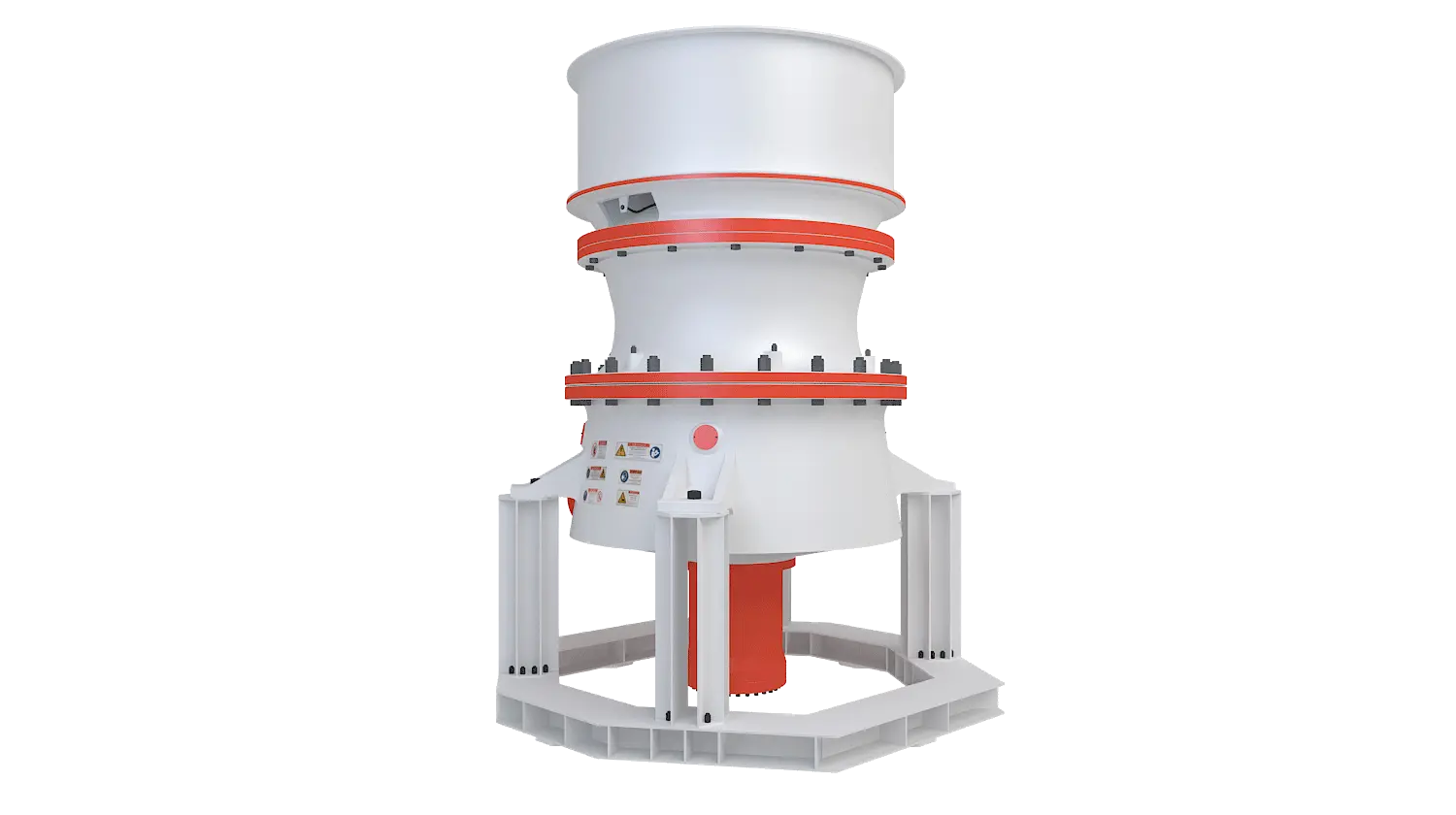

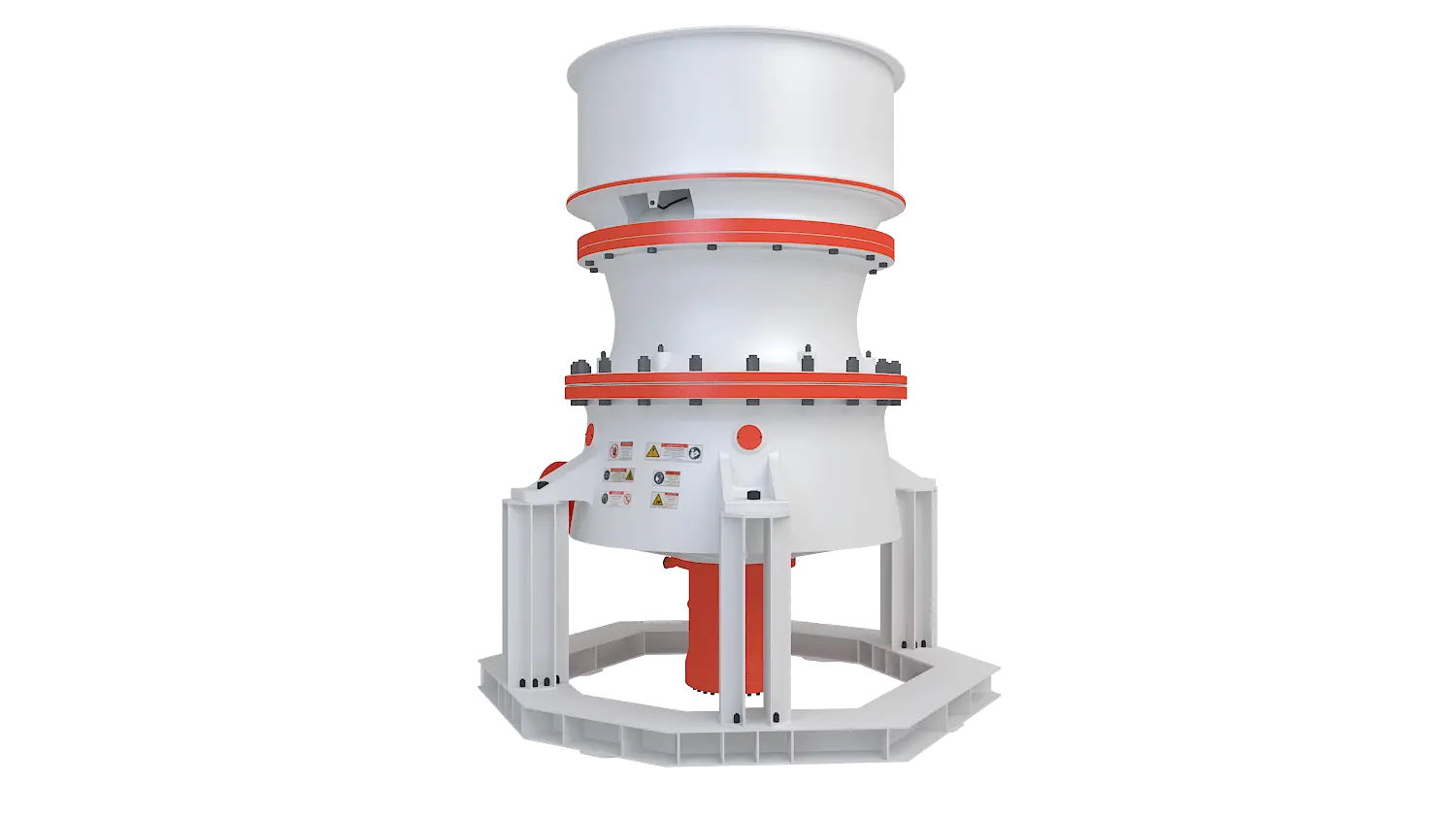

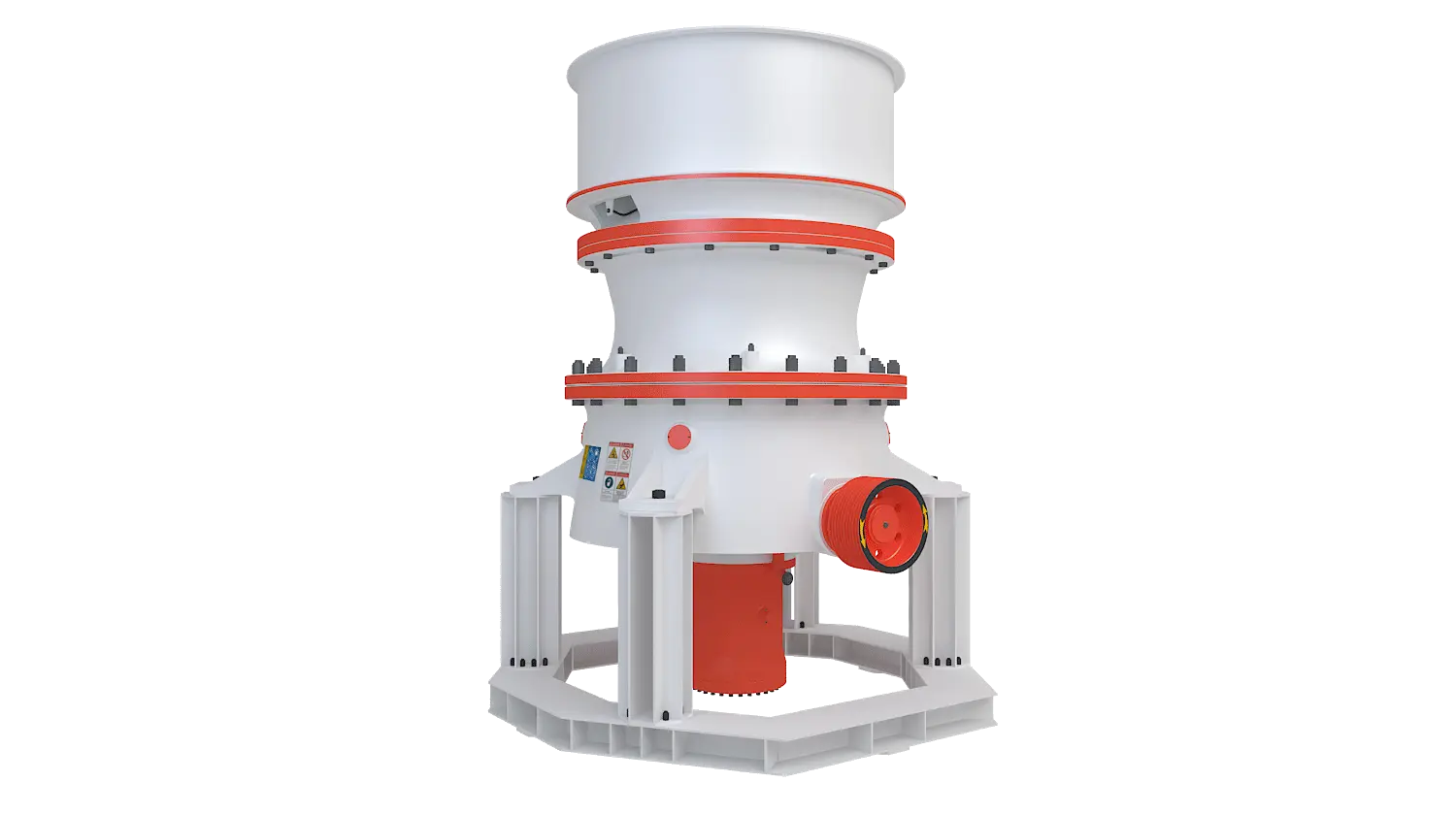

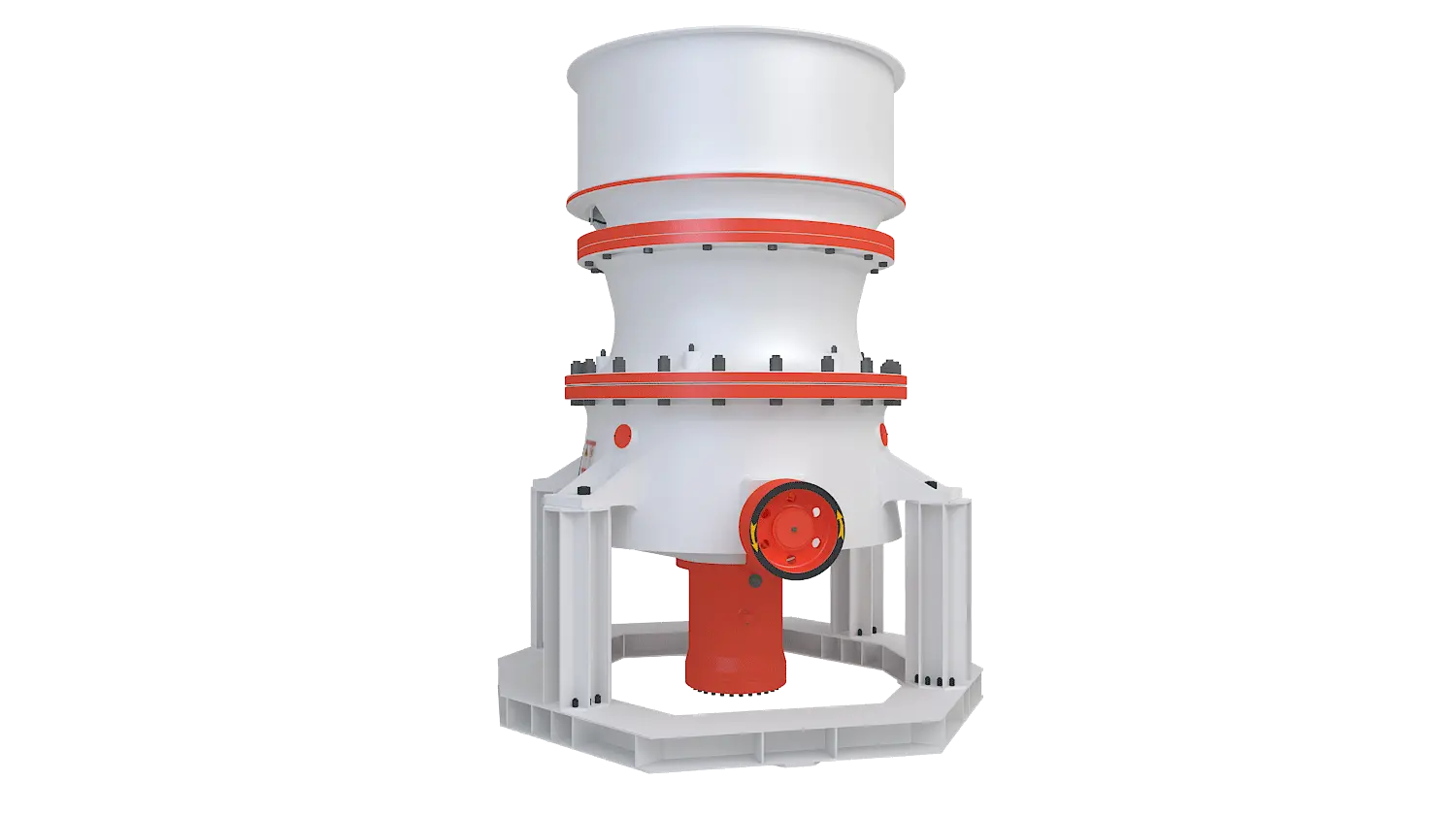

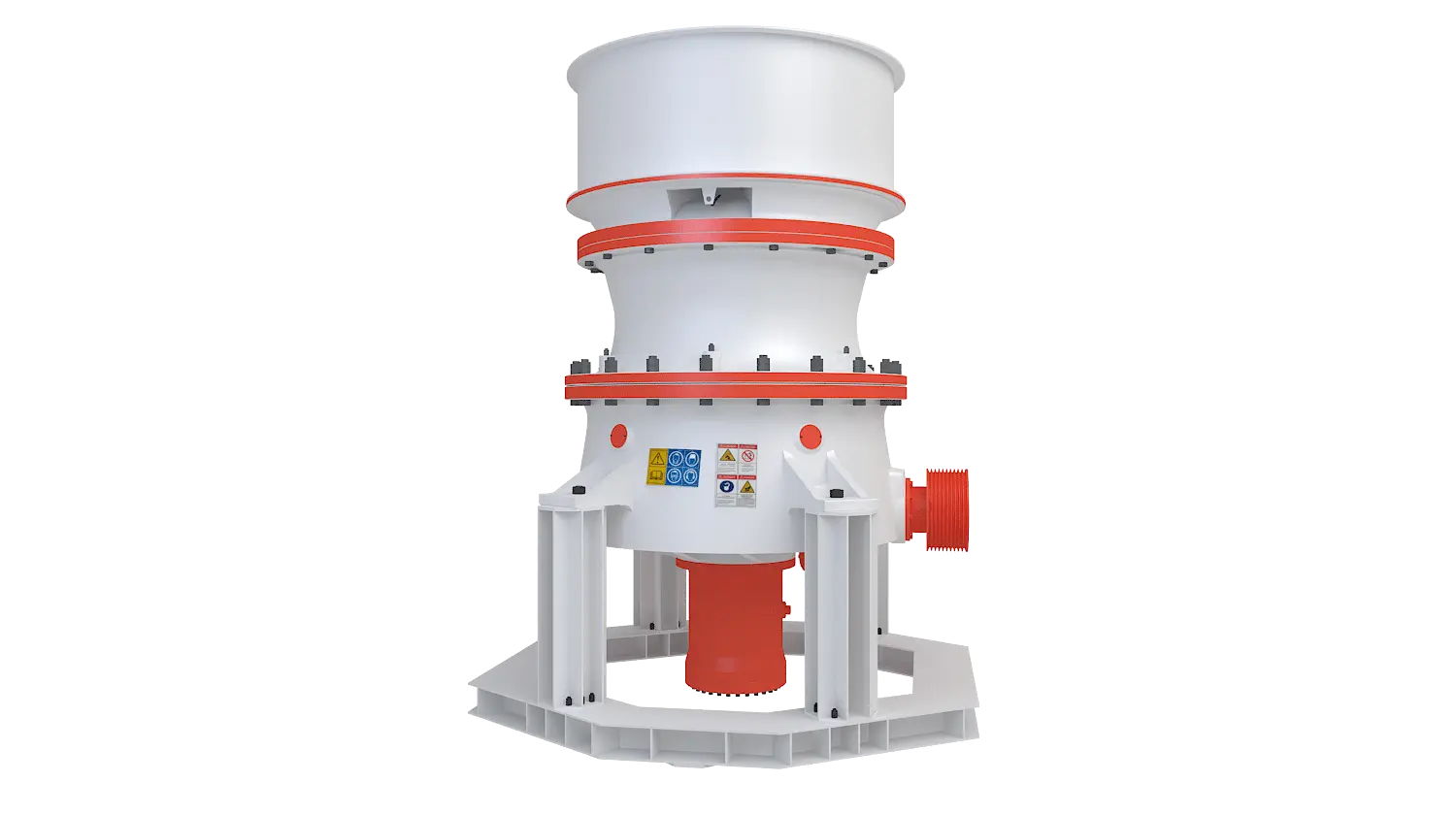

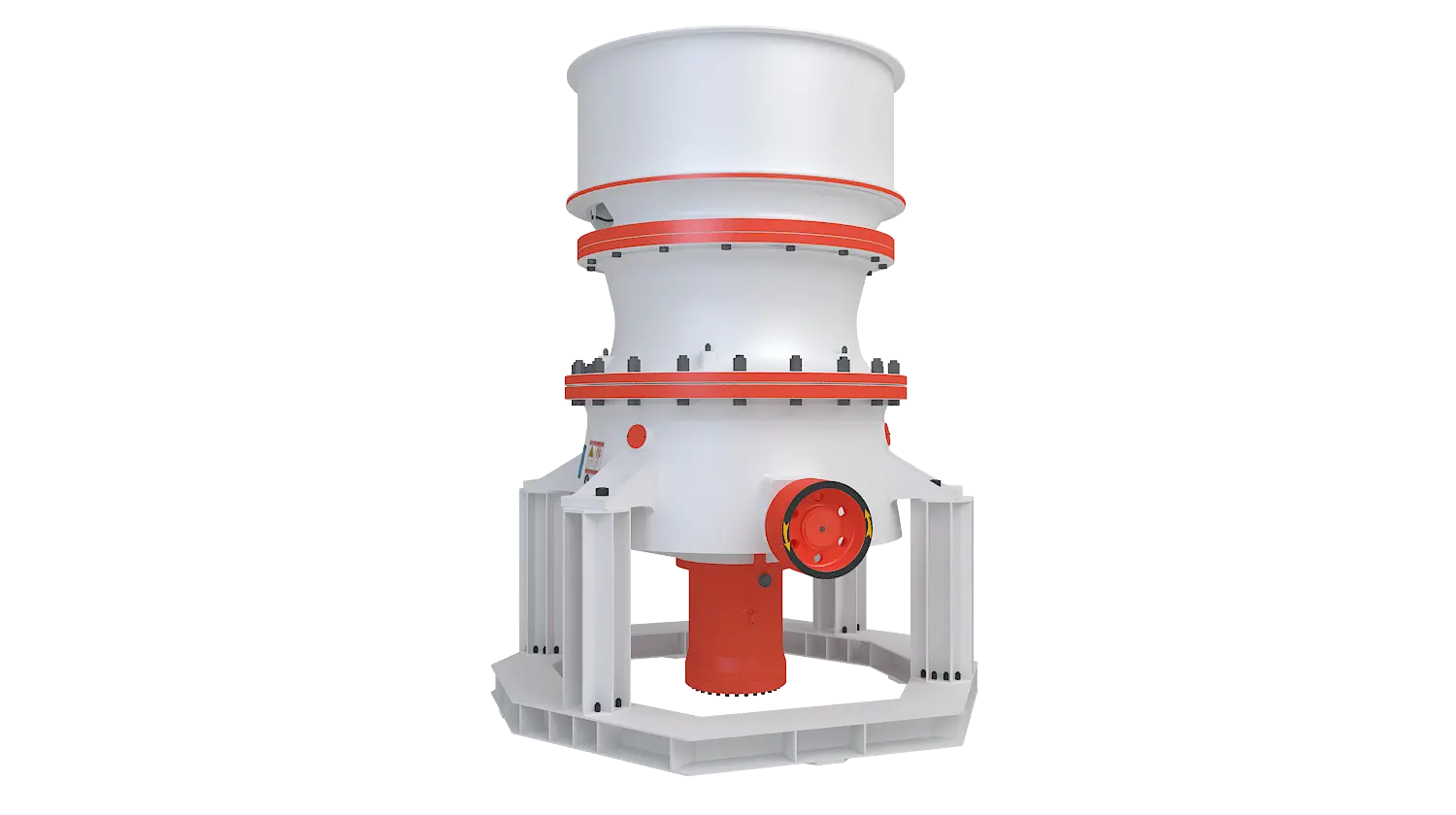

KGP系列单缸液压圆锥破碎机

应用领域：广泛应用于矿山、化工、道路桥梁、建筑等领域物料的二级破碎环节。

适用物料：适用于花岗岩、河卵石、铁矿石、有色金属矿石等各种较硬矿石的细碎作业。

进料粒度：≤420mm

处理能力：35-1400t/h

在线咨询获取报价

产品介绍

KGP单缸液压圆锥破碎机是我公司引进国外技术，并结合多年破碎行业经验，经优化设计而研制出的高效液压单缸圆锥破碎机，其集机械、液压、自动化、智能控制等技术于一体，适用于河卵石、花岗岩、玄武岩、铁矿石、石灰石、辉绿岩等中硬物料的中细碎作业，具有结构简单可靠，故障率低，生产成本低、运行稳定性强，维护方便等优点，被广泛应用于冶金、建筑、水电、交通、建材等工业领域，在市场上占有着重要份额。

产品优势

破碎率高
适用广泛
设计合理
运行平稳

合金锻造主轴、动锥精密加工，底部大直径油缸，完美配合；定锥衬板特殊合金材料，耐磨性能更优，与动锥组成完美破碎倾角，破碎比更大。

液压润滑及冷却系统，双重过载保护、双向调节自动恒温，可适应各种恶劣作业环境；多档调节偏心距，自润滑合金铜套，动锥衬板恒定破碎腔设计，有效延长使用寿命，降低运行成本。

上机架总成双臂支承结构、碗型轴承盖，有效保护顶部轴承；下支架总成高强度三支架结构，多检视窗口设计；水平轴总成独立循环润滑设计，有效降低轴承温度。

动锥偏心角度小，稳定性更好；整体机架，通过6个复合减振橡胶垫对设备柔性支撑，有效减少动态冲击力，确保设备基础稳定；所有铸件定制化标准生产，坚固耐用。

工作原理

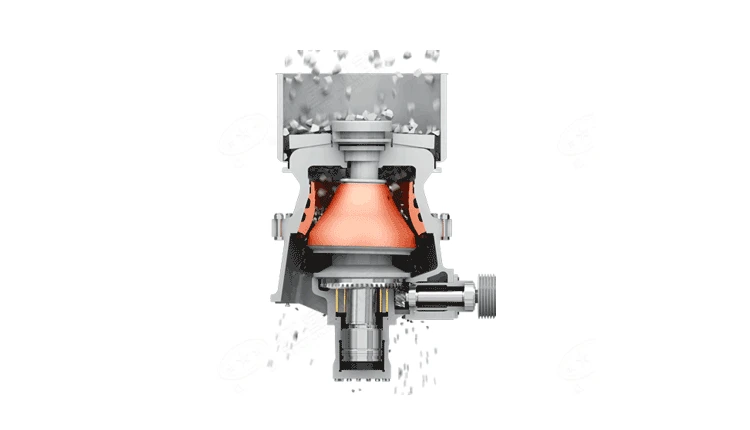

电机通过皮带轮驱动传动轴转动，传动轴通过大小锥齿轮带动偏心套绕主轴转动，偏心套带动动锥做旋摆运动，从而使圆锥破碎壁时而靠近，时而离开固装在调整套上的轧臼壁表面，物料在破碎腔内不断受到冲击，挤压和弯曲作用而实现破碎。

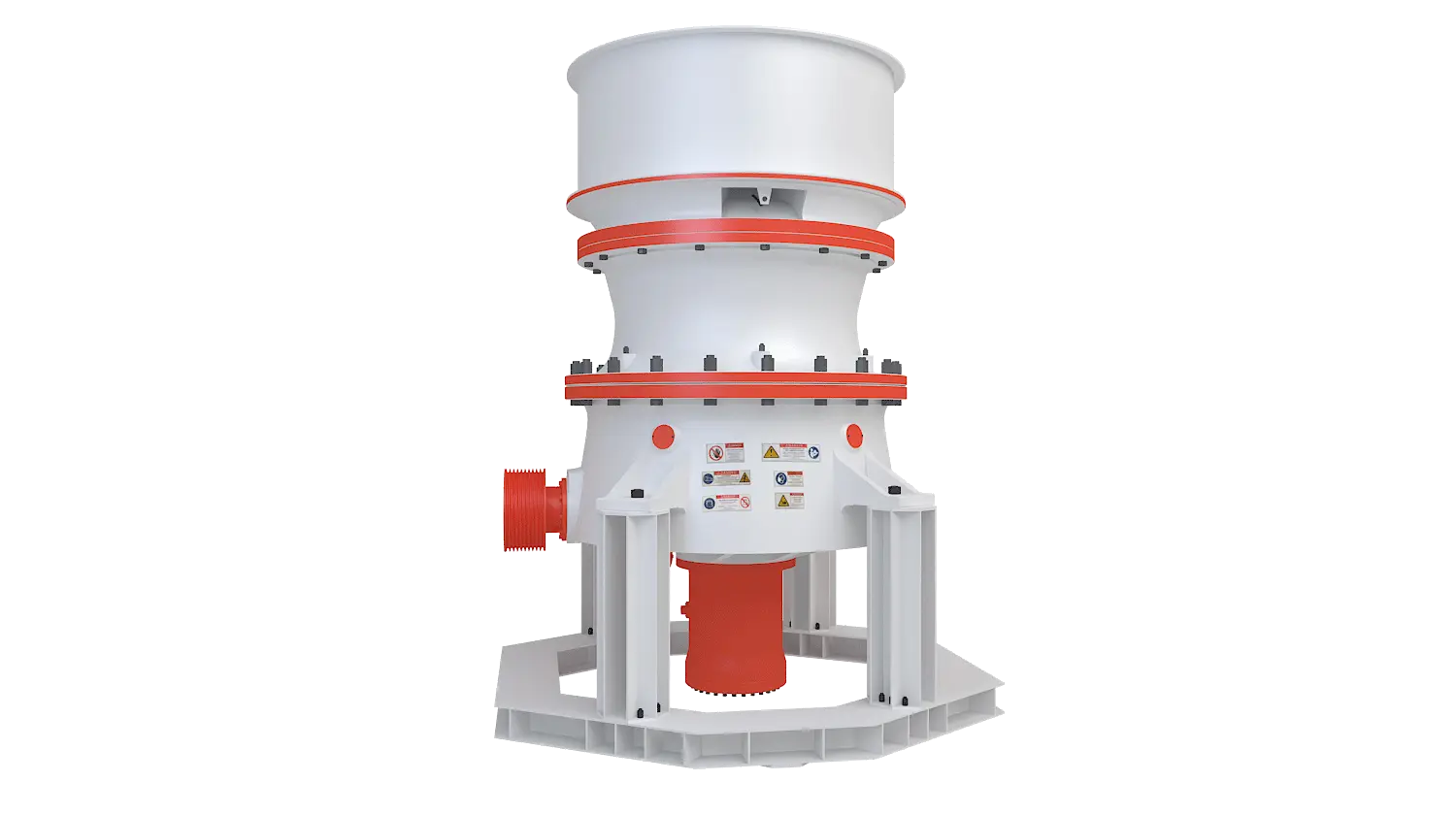

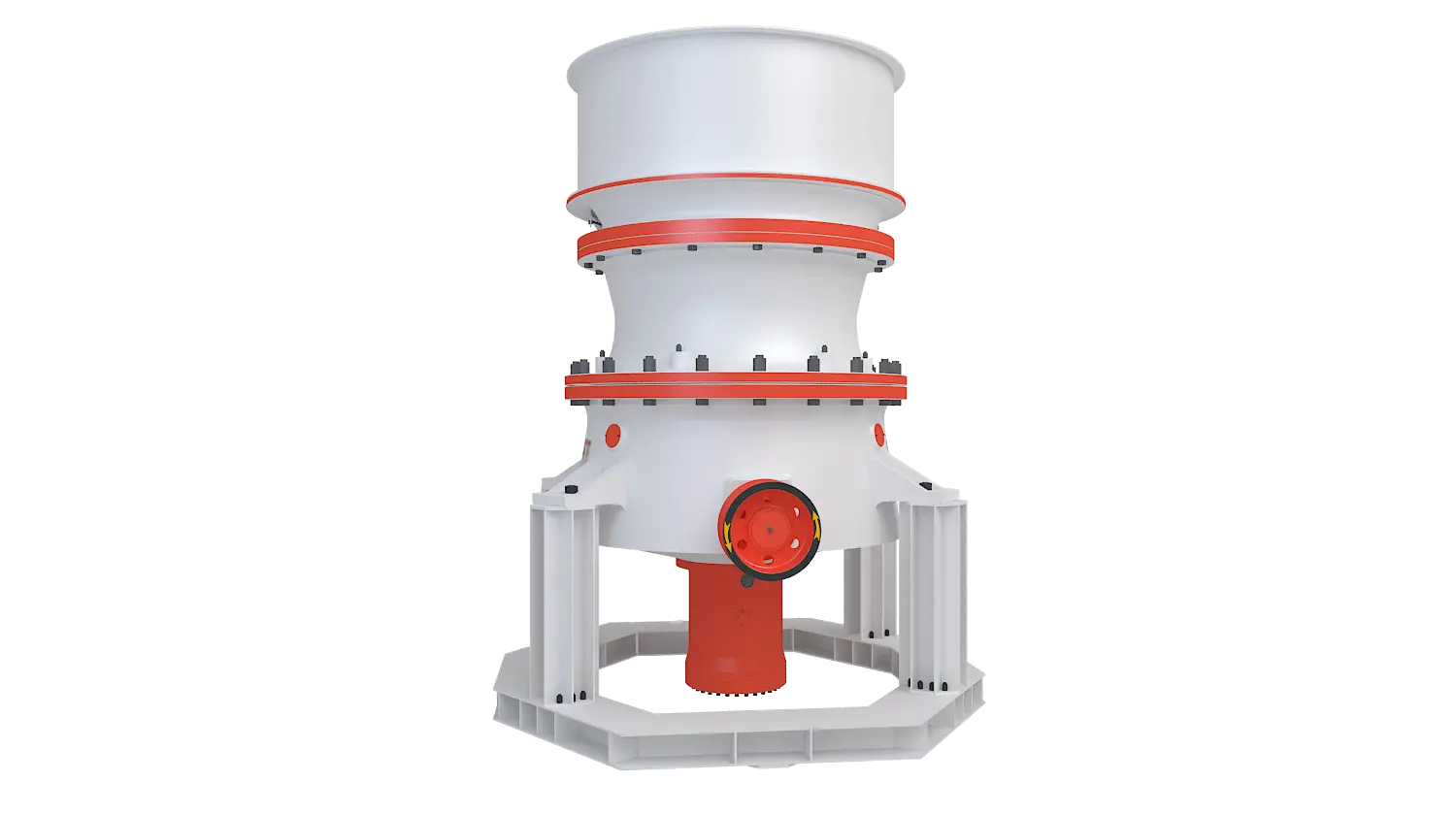

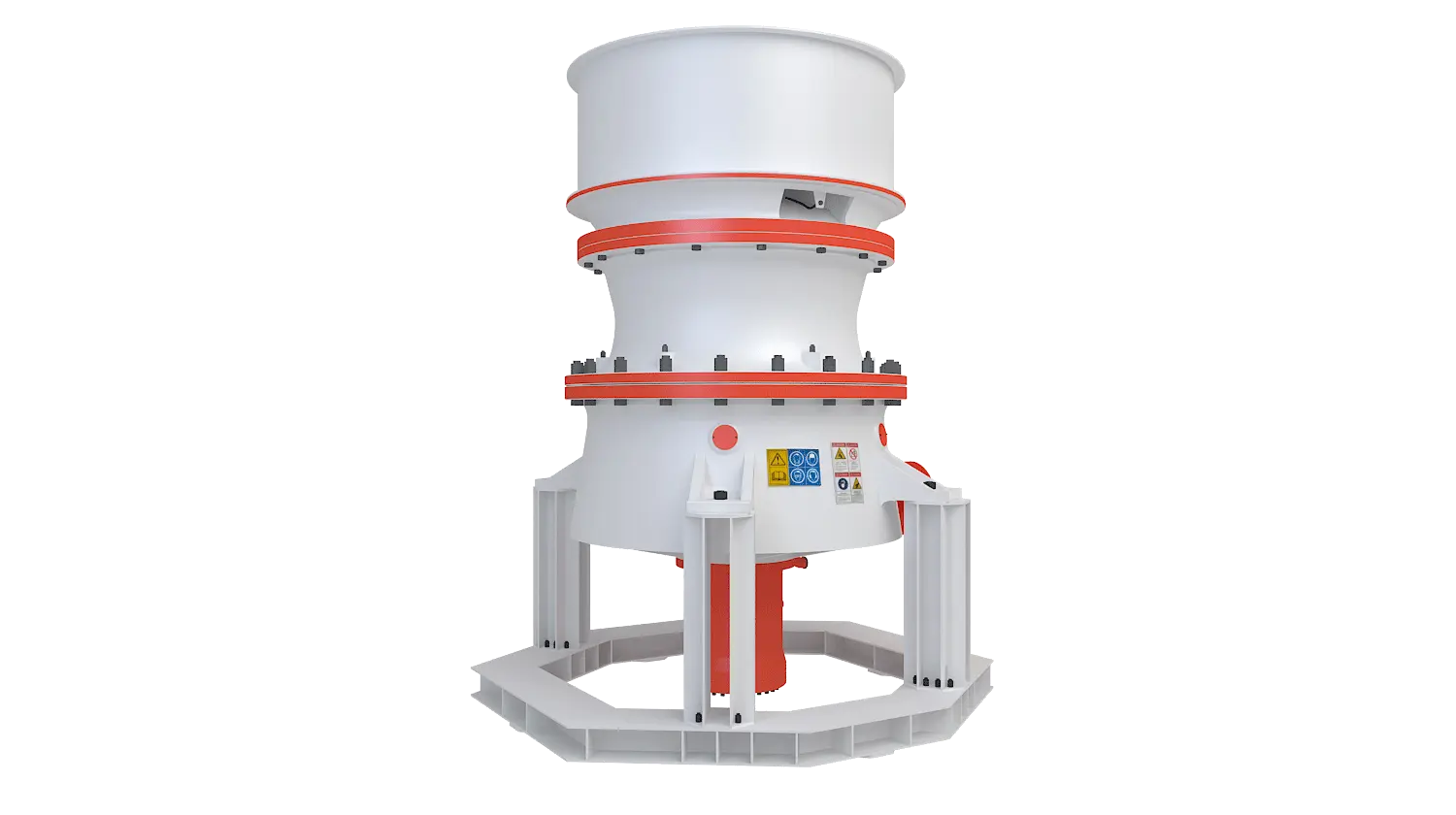

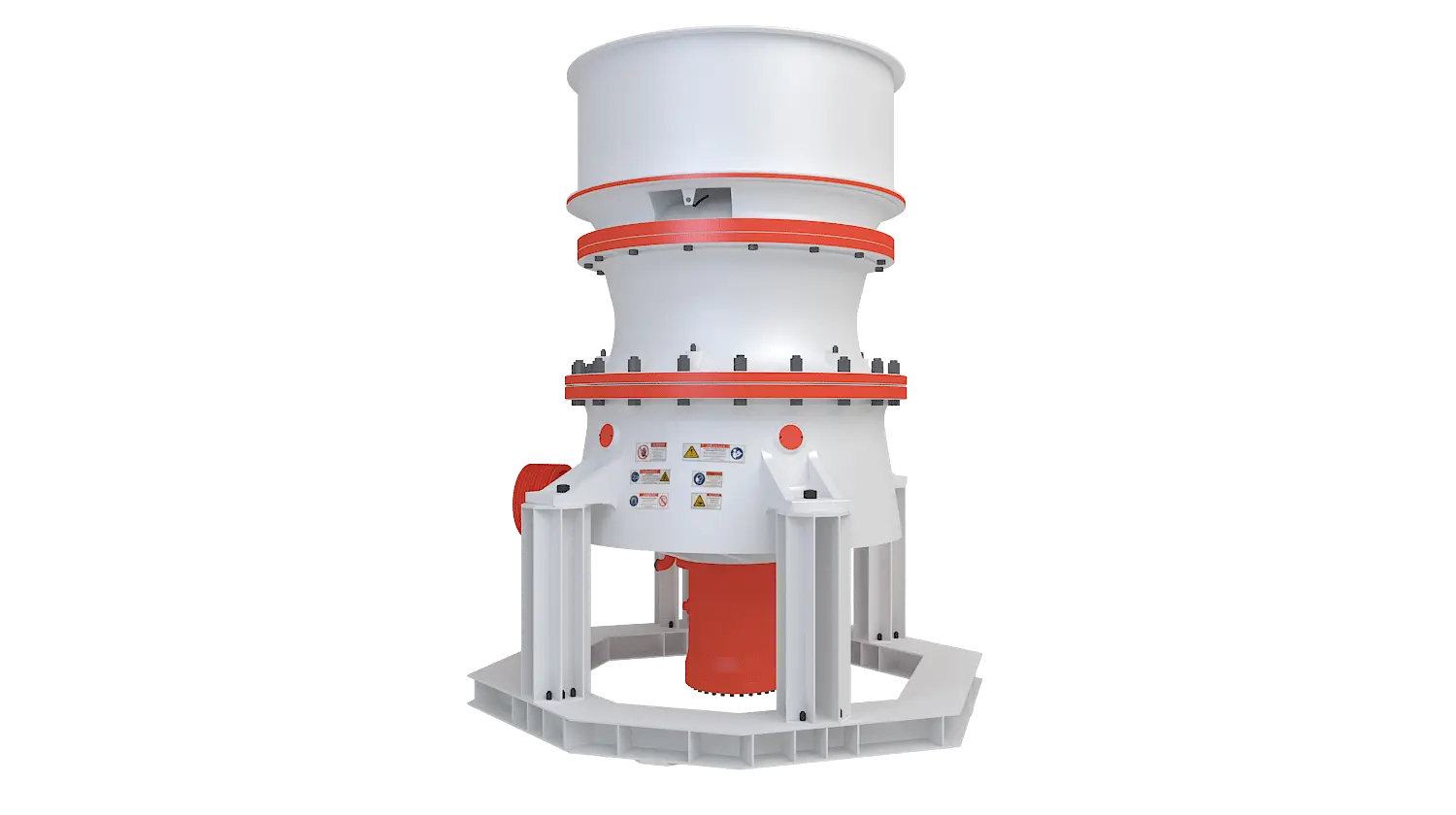

KGP系列单缸液压圆锥破碎机

技术参数

型号	腔型		给料口（mm）	最大给料粒度（mm）	最小排料（mm）			最大排料（mm）			电机功率（kw）	主机重量（kg）	处理能力（t/h）
型号	腔型		给料口（mm）	最大给料粒度（mm）	冲程	冲程	冲程	冲程	冲程	冲程	电机功率（kw）	主机重量（kg）	处理能力（t/h）
XGP100	中碎				16	22		16	22		75-90	8300	135-235
		A	300	250	35	35		65	60
		B	250	210	35	35		65	60
	细碎				16	22		16	22		90	6000	35-135
		A	150	120	12	15		39	37
		B	130	105	10	11		33	31
		C	100	85	7	9		33	30
		D	40	32	5	6		31	29
XGP200	中碎				18	25		18	25		110-160	11800	160-370
		A	330	280	27	30		65	60
		B	250	210	25	28		60	55
	细碎				18	25		18	25		160	10600	65-210
		A	220	180	18	22		35	30
		B	150	120	15	19		35	30
		C	80	60	9	12		35	30
		D	40	32	6	8		35	30
XGP300	中碎				25	32		25	32		160-250	20000	250-540
		A	380	320	28	32		73	69
		B	280	240	26	30		66	62
	细碎				25	32		25	32		250	15500	100-340
		A	230	190	20	25		45	40
		B	150	125	17	20		45	40
		C	80	60	10	13		40	35
		D	40	32	6	8		40	35
XGP500	中碎				18	25	32	18	25	32	250-315	33000	300-1000
		A	500	420	50	55	60	80	75	70
		B	380	320	40	45	50	70	65	60
	细碎				25	32	40	25	32	40	315	22500	100-500
		A	230	180	22	26	30	50	45	40
		B	150	125	19	22	26	48	43	38
		C	100	80	12	14	16	40	35	30
		D	50	40	8	10	12	30	25	20
XGP600	中碎				18	25	32	18	25	32	355	32700	300-1000
		A	500	420	50	55	60	105	100	95
		B	380	320	45	45	55	105	100	95
	细碎				34	42	50	34	42	50	355	27000	245-715
		A	280	220	22	26	30	45	35	30
		B	150	125	19	22	26	45	35	30
		C	100	80	12	14	16	35	30	25
