板框式压滤机的工作原理及应用范围

2025-07-31      37      开路者
关注我们:

温馨提示:如需了解更多信息,请联系开路者客服。

板框式压滤机,又称板式压滤机或板框压滤机,是工业生产中常用的固液分离设备。其核心优势在于通过机械压力将悬浮液中的固体颗粒截留在滤布上形成滤饼,液体则通过滤布排出,从而实现高效分离。该设备因其结构简单、操作灵活、适应性强等特点,在制药、化工、环保、食品等多个行业得到广泛应用。

板框式压滤机的应用范围

板框式压滤机组成结构

板框式压滤机主要由以下核心部件构成:

滤板与滤框:交替排列的滤板和滤框形成滤室,滤板表面覆盖滤布。滤板分为有孔滤板和无孔滤板,用于不同洗涤需求。

压紧装置:通常采用液压系统,通过推动压紧板将滤板和滤框紧密压合,形成密封滤室。

滤布:覆盖在滤板两侧,用于拦截固体颗粒,允许液体通过。

液压站与控制系统:提供动力源,控制压紧、卸压及自动化操作。

进料与出液系统:包括进料管道、出液孔及洗涤液/压缩空气接口。

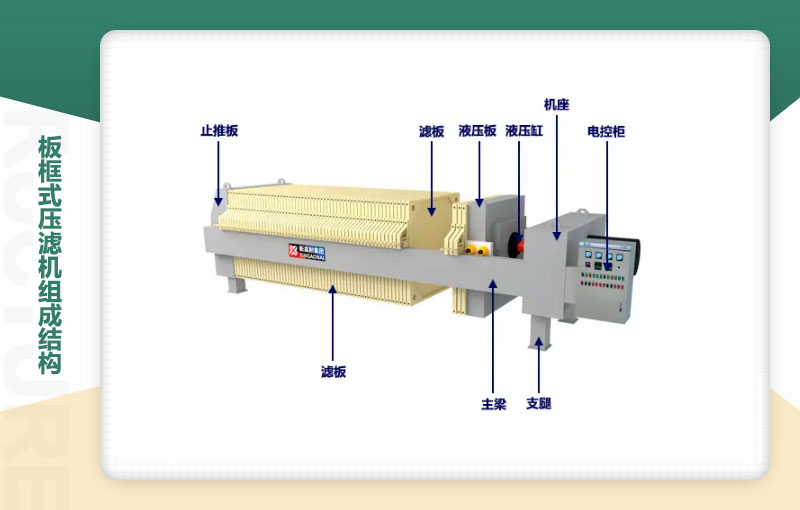

板框式压滤机组成结构

板框式压滤机工作原理与操作流程

板框式压滤机的工作流程通常分为四个主要步骤:压紧、进料过滤、卸饼。

 压紧阶段:操作前检查滤布状态和电源连接后,启动液压系统。液压站驱动活塞推动压紧板,将滤板与滤框紧密排列,形成密封的滤室。压紧力需根据物料特性调整,确保过滤过程中无泄漏。

进料过滤:悬浮液通过进料管道进入滤室。固体颗粒被滤布拦截,逐渐堆积形成滤饼;液体(清液)则透过滤布,通过滤板间隙或出液孔排出。随着滤饼增厚,过滤阻力增加,需维持适当压紧力以保持过滤速度。当滤室充满滤饼或出液量显著减少时,停止进料。

卸饼阶段:液压系统卸压,压紧板退回,滤板松开。人工或自动化设备逐块拉开滤板,卸下滤饼。需注意清理滤布及密封面残留物,避免影响下次密封性能。

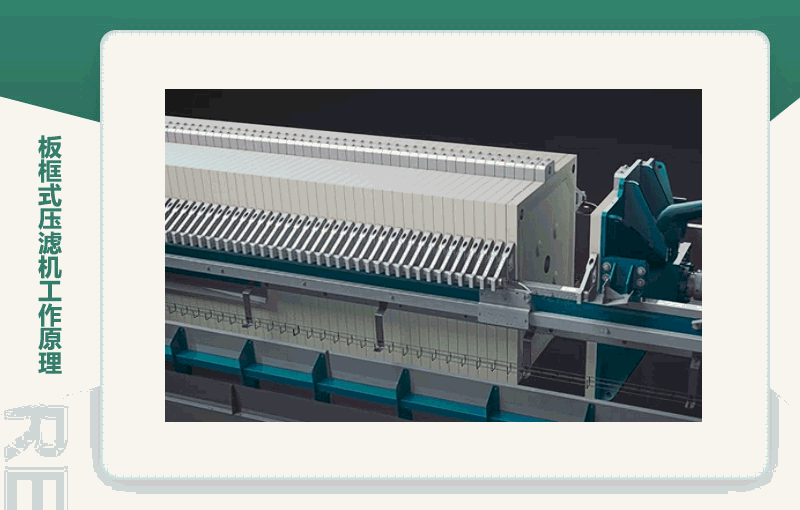

板框式压滤机工作原理

板框式压滤机的应用范围

板框式压滤机因其高效分离能力及灵活性,在多个行业发挥关键作用,具体应用场景包括:

化工与制药行业:过滤酸碱溶液、有机液体,确保产品纯度;制药厂针剂药液的除菌、澄清过滤;染料、颜料生产中悬浮液的固液分离,减少杂质。

环保与污水处理:市政污泥脱水,降低污泥体积,便于运输与处理;工业废水处理,回收有用物质,减少污染物排放;含油污泥的压滤,实现油水分离,符合环保标准。

食品与轻工业:果汁、啤酒、糖浆的澄清过滤,去除悬浮颗粒;淀粉、糖粉的脱水处理,提高生产效率;乳制品生产中乳清与蛋白质的分离。

冶金与矿业:金属矿浆的脱水,回收金属粉末;陶瓷、油漆原料的过滤,控制产品粒度。

板框式压滤机的应用范围

板框式压滤机技术特点与优势

高效固液分离:高压强压脱水,滤饼含水率低,可达10%以下,减少后续处理成本。

灵活适应性:支持明流/暗流出液、单向/双向洗涤,适用于不同物料特性及环保要求。

节能与效率提升:快速压滤技术:通过中途加热或机械压缩缩短滤饼形成时间。自动化控制:减少人工干预,提高循环效率。

维护与经济性:结构简单,滤布更换方便,设备寿命长,投资回报周期短。

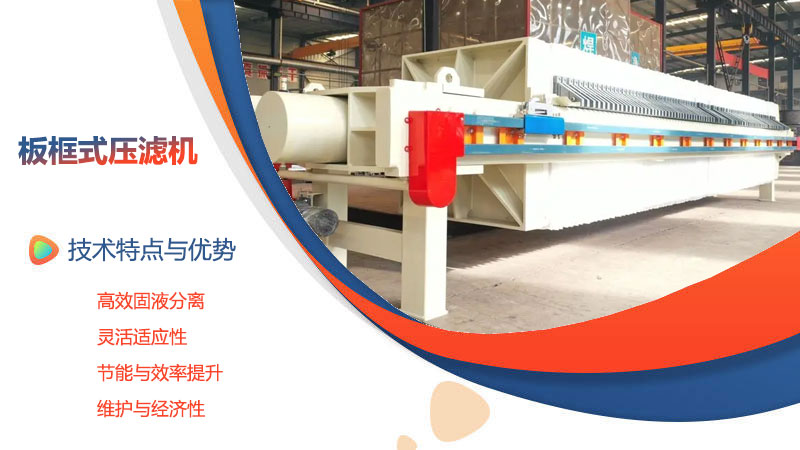

板框式压滤机技术特点与优势

总结

板框式压滤机凭借其高效的固液分离能力、广泛的适应性和可扩展性,已成为多个行业不可或缺的设备。通过不断的技术创新,其在环保、节能、自动化方面的提升将进一步拓展其应用领域,为工业生产效率与可持续发展提供有力支持。如果想了解更多关于板框式压滤机的信息,可在线咨询客服或打电话17335795666开路者重工将第一时间安排高级工程师为您讲解!
